le="display: block;"> 半導體、SMT行業中對于高速相機的應用已經得到了市場的普遍認可，但隨著產品迭代和需求升級，行業應用中對于更高分辨率和更高幀率的相機產生迫切的需求。
海康機器人洞察用戶需求，推出了2100萬像素CXP-12超高速面陣工業相機。

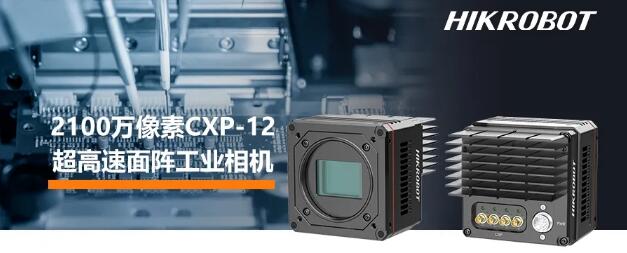

新品·2100萬CXP-12超高速相機

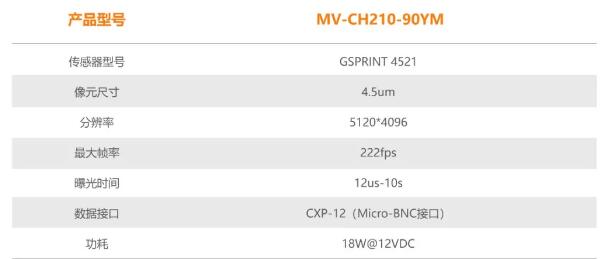

2100萬像素超高速相機搭載GPixel GSPRINT4521芯片，像元尺寸4.5um，搭配CXP-12傳輸接口，滿分辨率下的最大幀率可達222fps。相較于市面上現有的高速相機，能夠提供更高的幀率，更大的分辨率，以及更好的靈敏度。
■ 高分辨率，超高速
相機滿分辨率5120×4096，配合CXP-12接口，理論有效帶寬可達40Gbps，最大幀率可達222fps，并可通過ROI進一步提高幀率。相較上一代高速相機，分辨率大幅提升，實際應用中檢測窗口數降低，同時更高的幀率可進一步提升檢測效率。
■ 大靶面，高靈敏度
相機sensor采用4.5μm大像元設計，靶面大小29.6mm。相機的感光性能好，并支持Binning提升像素靈敏度。滿阱電荷為上一代高速相機的2.3倍，在低照度和低曝光的環境下能夠提供更為優異的圖像質量。低至12us的超短曝光時間，尤其貼合飛拍應用或高速拍攝中短曝光的使用。
■ 低功耗設計，無風扇結構
通過優選的低功耗FPGA平臺、精益求精的硬件設計以及圖像算法框架，整機功耗僅18W，相機工作溫升得到有效控制。

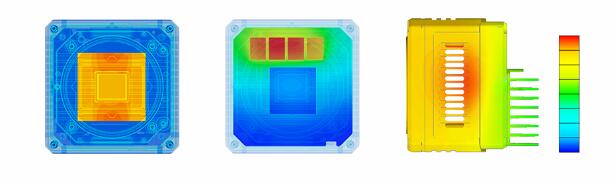

同時針對高速飛拍應用進行了無風扇設計，去除上一代產品的風扇散熱，取而代之的是通過中框通孔和散熱鰭片將核心器件的溫度傳導至環境中。防止因風扇抖動帶來的拍攝穩定性影響。
■ Sequencer參數輪詢
相機引入全新的Sequencer輪詢功能。相機內部支持多組預設參數，開啟Sequencer功能后，相機在不影響幀率的情況下依照預設進行快速輪詢采集。在SMT 3D AOI等需求相機配合多種光源進行高速切換拍攝時，Sequencer功能可提升多套參數下的切換效率，讓應用變得更簡單。
CXP-12接口系列相機

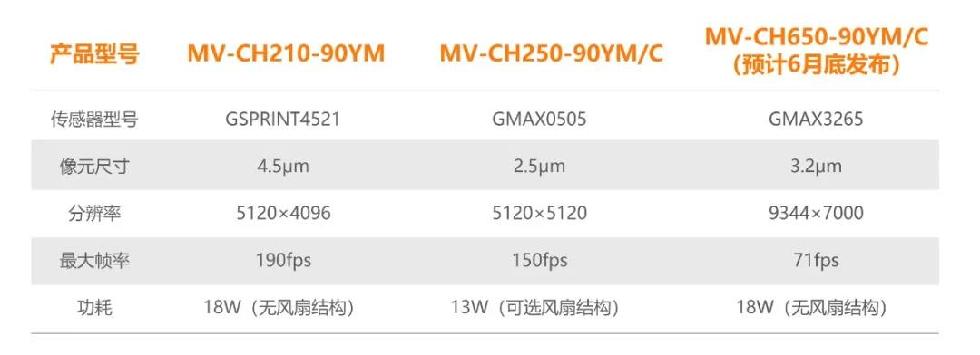

除2100萬以外，海康機器人針對CXP-12高速傳輸接口技術還布局2500萬、6500萬系列產品可供選擇。
行業應用場景
由于這款相機超高速的特點，尤為適合半導體與SMT行業使用。
■ SMT行業
SMT行業中SPI與AOI兩道工序中的視覺應用都可使用MV-CH210-90YM相機。市場對于AOI工序的節奏要求提升，尤其是3D AOI工藝中節奏要求甚至是SPI工序的3-4倍，需要在4k×3k分辨率下達到300fps左右的速度。MV-CH210-90YM通過ROI后，可滿足幀率要求。

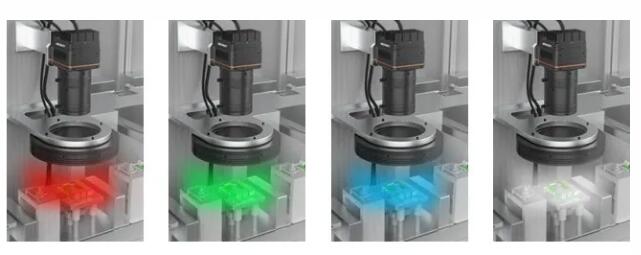

另外在3D AOI檢測中，基于不同光源亮度和色彩的差異，可凸顯出不同缺陷或特征。Sequencer功能通過配合多色光源做偽3D，通過偽3D融合展現側面、高度等信息，如判斷錫膏焊接程度。
■ 半導體行業晶圓檢測

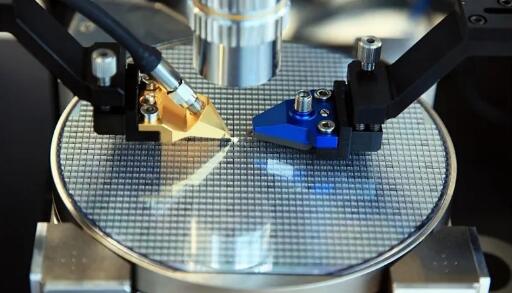

電子半導體行業晶圓檢測，主要檢測晶圓切割后崩邊以及背面隱裂等缺陷，由于實際生產中上下料的節奏非常快，要求相機拍照的節奏也很快。MV-CH210-90YM超高速相機，可有效提升檢測效率，加快生產節奏。
