TVS二極管的分類
TVS
TVS是什么？
TVS二極管的種類有多種，各自定義都有不同，因此小編收集和整理了一些關于TVS的資料為大家講解，希望本文能對各位讀者有比較大的參考價值。
TVS器件可以按極性分為

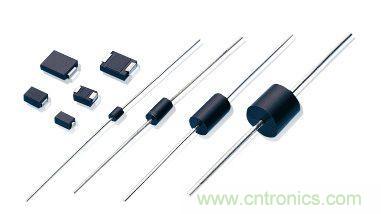

單極性和雙極性兩種，按用途可分為各種電路都適用的通用型器件和特殊電路適用的專用型器件。如：各種交流電壓保護器、4~200mA電流環保器、數據線保護器、同軸電纜保護器、電話機保護器等。若按封裝及內部結構可分為:軸向引線二極管、雙列直插TVS陣列(適用多線保護)、貼片式、組件式和大功率模塊式等。
TVS的選用技巧
1、確定被保護電路的最大直流或連續工作電壓、電路的額定標準電壓和“高端”容限。
2、TVS額定反向關斷VWM應大于或等于被保護電路的最大工作電壓.若選用的VWM太低,器件可能進入雪崩或因反向漏電流太大影響電路的正常工作.串行連接分電壓,并行連接分電流。
3、 TVS的最大箝位電壓VC應小于被保護電路的損壞電壓。
TVS
4、在規定的脈沖持續時間內,TVS的最大峰值脈沖功耗PM必須大于被保護電路內可能出現的峰值脈沖功率。在確定了最大箝位電壓后,其峰值脈沖電流應大于瞬態浪涌電流。
5、對于數據接口電路的保護,還必須注意選取具有合適電容C的TVS器件。
6、根據用途選用TVS的極性及封裝結構。交流電路選用雙極性TVS較為合理;多線保護選用TVS陣列更為有利。
7、溫度考慮.瞬態電壓抑制器可以在-55~+150℃之間工作.如果需要TVS在一個變化的溫度 工作,由于其反向漏電流ID是隨增加而增大;功耗隨TVS結溫增加而下降,從+25℃到+175℃,大約線性下降50%雨擊穿電壓VBR隨溫度的增加按一定的系數增加.因此,必須查閱有關產品資料,考慮溫度變化對其特性的影響。
TVS的應用
目前已廣泛應用于計算機系統、通訊設備、交/直流電源、汽車、電子鎮流器、家用電器、儀器儀表(電度表)、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、數字照相機的保護、共模/差模保護、RF耦合/IC驅動接收保護、電機電磁波干擾抑制、聲頻/視頻輸入、傳感器/變速器、工控回路、繼電器、
接觸器噪音的抑制等各個領域。
綜上所述，本文主要是講解了TVS
二極管的分類、TVS的選用技巧及TVS的應用，相信大家對
TVS的認識會越來越深入，希望本文能對大家的工作有一定的指導作用。
