　　RS232接口是一種用于近距離(最大30-60米)、慢速度、點對點通訊的通訊協議，在RS232中一個信號只用到一條信號線，采取與地電壓參考的方式，因而在長距離傳輸后，發送端和接收端地電壓有出入，容易造成通訊出錯或速度降低。
　　RS485/422接口采用不同的方式：每個信號都采用雙絞線(兩根信號線)傳送，兩條線間的電壓差用于表示數字信號。例如把雙絞線中的一根標為 A(正)，另一根標為B(負)，當A為正電壓(通常為+5V)，B為負電壓時(通常為0)，表示信號“1”;反之，A為負電壓，B為正電壓時表示信號 “0”。RS485/422允許通訊距離可達到1200米，采用合適的電路可達到2.5MB/s的傳輸速率。
　　RS422與RS485采用相同的通訊協議，但有所不同：RS422通常作為RS232通訊的擴展，它采用兩根雙絞線，數據可以同時雙向傳遞(全雙工)。 RS485則采用一根雙絞線，輸入輸出信號不能同時進行(半雙工)，RS485可用于多點通訊，一條信號線上可連接多個設備，它通常采用主/從結構。
　　在DM系列的轉換器中，僅用到COM端口的3根線：TXD，RXD，GND(它們分別是D型接口的3腳，2腳和5腳)，TXD為信號輸入線，RXD為信號輸出線，GND為地。
　　在RS485(半雙工)通信中，發送信號時，由TXD輸出的RS232信號經發送器(A和B)輸出，轉換為RS485信號;接收信號時，RS485信號經接收器(A和B)接收并轉換為RS232信號，傳給RXD。
　　在RS422(全雙工)通信中，因信號的輸入和輸出分開，所以需要兩根雙絞線來傳送輸入和輸出信號，標為A、B、Y、Z(A為輸入信號的正極，B為輸入信 號的負極，Y為輸出信號的正極，Z為輸出信號的負極)。發送信號時，由TXD輸出的RS232信號經發送器(A和B)輸出，轉換為RS485/RS422 信號;接收信號時，RS485/RS422信號經接收器(Y和Z)接收后傳給串口的RXD。

　　圖1：DM系列RS232/RS485/RS422接口轉換器原理圖(半雙工)

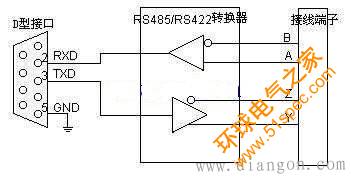

　　圖2：DM系列RS232/RS485/RS422接口轉換器原理圖(全雙工)

　　典型接法
　　DM485的輸出端最多可以連接256個RS485接口，其典型接法如圖3(半雙工)和圖4(全雙工)所示。在最遠的兩個終端上，輸入和輸出端之間各需接 上一個120歐姆的電阻。在RS485/RS422的接口連接時，甲接口的輸出端接乙接口的輸入端，雙絞線的正極接正極，負極接負極;甲接口的輸入端接乙 接口的輸出端，雙絞線的正極接正極，負極接負極。

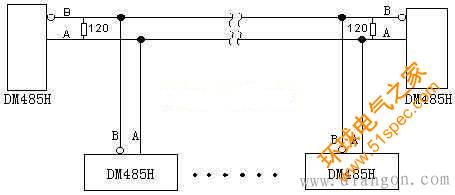

　　圖3：DM485H(半雙工)的典型接法

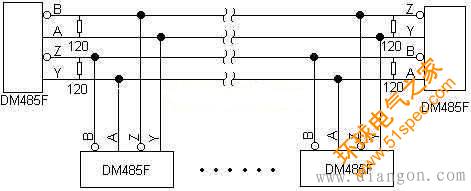

　　圖4：DM485F(全雙工)的典型接法

　　具體應用
　　DM485系列轉換器的一端為9芯D型接口，可直接與RS232標準接口連接;另一端為接線端子，即RS485/RS422接口。在RS485接口(半雙 工)中接線端子上用了2組引腳：兩組輸入(B，A，兩組內部短接，系統擴展用)。轉換器通過D型接口與RS232標準串口相連，通過接線端子與RS485 接口相連。在RS422接口(全雙工)中接線端子上用了三組引腳：一組輸出(Y，Z)，兩組輸入(B，A，兩組內部短接，擴展用)。轉換器通過D型接口與 RS232標準串口相連，通過接線端子與RS485/RS422接口相連。

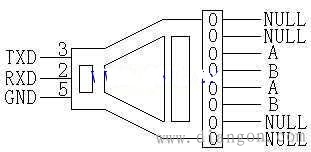

　　圖5：DM485H的具體應用接線圖

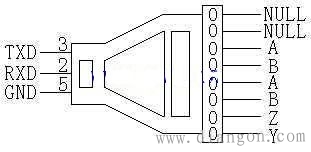

　　圖6：DM485F具體應用接線圖

　　1、在長距離傳輸中，一定要使用用雙絞線
　　2、多終端傳輸時，距離最遠的兩個終端上，輸入和輸出端之間一定連接120歐姆的電阻。
