數字萬用表，顧名思義，其工作原理主要以數字電路為基礎來檢測和分析信號，然后通過模數轉換器提供LCD顯示出來。

數字萬用表雖然是較復雜的電子測量工具，但正確地按說明書去操作、留意常規的注意事項，保持良好的使用環境，那么儀表的使用壽命和準確度會大大提高及穩定。數字萬用表采用液晶顯示器作為讀數裝置，具有測量精度高、使用安全可靠的特點。它的型號品種較多，測量非常簡便。

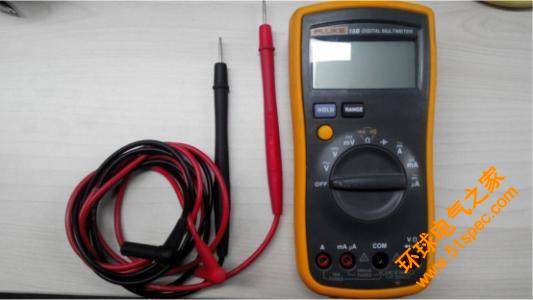

數字萬用表主要有：直流電壓、直流電流、交流電壓、交流電流、電阻、電路通斷測試、二極管測試等常用測量功能；隨著電子科技的發展，萬用表又具備了很多應用功能：數據存儲、數據傳輸、示波等：而其中有部分向專業應用領域發展：電力測試的功率計、泄漏電流測試儀、絕緣電阻測試儀，工礦行業使用的紅外測溫儀，環境測試類的噪音計、風速儀等。下面以優利德公司手持式普通型數字萬用表UT58C為例，講講萬用表的使用知識。UT58C是一款3l/2位數字萬用表，但是除了電壓、電流、電阻測試功能外，還有電容、頻率、二極管、通斷蜂鳴、三極管hFE、溫度測量，它特有的大屏幕顯示和輸入提示功能也給使用者帶來很多方便。

數字萬用表的使用

交、直流電壓的測量:

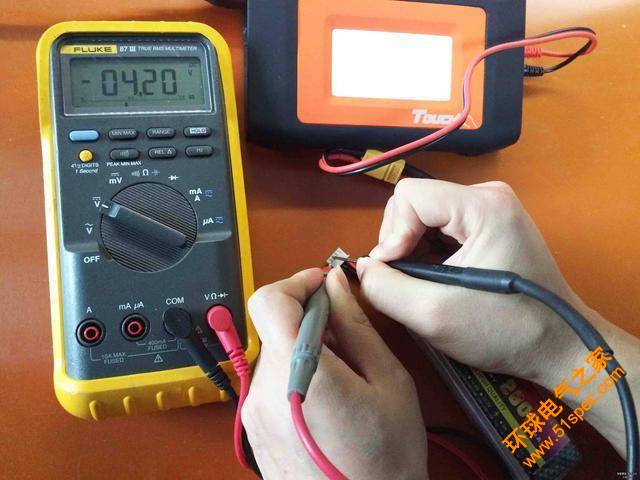

將電源開關置于ON位置，根據需要將量程開關撥至DCV(直流)或ACV(交流)范圍內的合適量程，紅表筆插人V/Ω孔，黑表筆插入COM孔，然后將兩只表筆連接到被測點上，液晶顯示器上便直接顯示被測點的電壓。在測量儀器儀表的文流電壓時，應當用黑表筆去接觸被測電壓的低電位端(如信號發生器的公共接地端或機殼)，從而減小測量誤差。

注意：如果在不知道被測電壓的范圍時．建議將檔位拔到最高檔(1000V)，然后根據顯示屏讀數來轉換到較合適的量程，確保測試結果的準確。實際UT58C在使用者選擇量程時，顯示屏上均會提示你相應需要選擇的表筆輸入位置(交直流電壓、電阻、頻率均使用“COM”、“Hz/V/Ω”兩個輸入端來進行測試。

交流電壓V與直流電壓V的測試方法相同。

交、直流電流的測量:

將量程開關撥至DCA(直流)或ACA (交流)范圍內的合適量程，紅表筆插人A孔(≤200 mA)或10 A孔(>200 mA)，黑表筆插入COM孔，通過兩只表筆將萬用表串聯在被測電路中。在測覺直流電流時，數字萬用表能自動轉換或顯示極性。

萬用表使用完畢，應將紅表筆從電流插孔中拔出，再插人電壓插孔。

注意：此表200mA以下的電流量程，表內設置有保險裝置，所以如果被測電流大于量程范圍．可能會導致保險絲熔斷?？砂凑f明書提示的方法進行更換。超過200mA的電流測試時，需要將表筆轉換到“A”。

電阻、通斷蜂鳴測試

UT58C萬用表電阻最大能測試到20MΩ，表筆的接法與電壓測試的接法一樣；普通萬用表不支持在線測試，如果測試單個電阻或導體，需要將被測電阻或導體從電路中斷開；另外刪試時需要使刖者將被測線路或導體的電源切斷，不可以帶電測試，以確保刪試結果的準確和儀表安全，這在儀表的使用注意事項內都有特別說明。

通斷蜂鳴測試可以用來檢查線路或開關的通斷情況，見圖3、圖4。將量程轉換開關轉換到二極管/峰嗚檔，兩支表筆按電阻的測試方法去檢測開關兩端．當開關處于開路狀態時，蜂鳴不發聲，當開關一閉合，開關接通，這時儀表即會發出蜂鳴聲，以提示使用者，開關已經接通。注意：通斷測試時需要切斷被測器件的電源。以免測試結果不準確或損壞儀表保護電路。
