　　揚塵污染監控系統是符合GB3096-2008《聲環境質量標準》和GB3095-2012《環境空氣質量標準》中規定，進行不同聲環境功能區揚塵重點監控區監測點的連續自動監測且具有完善功能的揚塵噪音監測設備，主要適用于數字城管、智慧城市、建筑工地、工廠、拆遷工地、碼頭、產業園、社區、道路揚塵環境監測監控中心；監測的數據指標包括PM2.5、PM10、揚塵濃度、噪音指數、溫濕度以及風向風速和氣象參數。

　　在快速發展的物聯網時代，順舟通過物聯網以及云計算技術，實現了實時、遠程、自動監控顆粒物濃度以及現場視頻、圖像的采集；數據通過網絡傳輸，可以在電腦、手機、平板電腦等多個終端訪問。

　　一、系統組成部分

　　監測系統采用Zigbee、WiFi、4G等多種無線技術進行擴展，硬件由服務器、智能網關、RS485轉Zigbee無線數傳設備、Zigbee無線采集設備及傳感器等組成。

　　(1)PM2.5/PM10傳感器：也叫粉塵傳感器、灰塵傳感器，可以用來檢測我們周圍空氣中的粉塵濃度。本產品是一款工業標準輸出(4～20mA/RS485)的PM監測儀(MODBUSRTU)

　　(2)室外溫濕度傳感器：是用于室外氣象監測系統中對溫濕度的測量的產品，具有線性響應、測量范圍寬、精度高等特點，且探頭解決了溫度漂移及溫度補償等問題(MODBUSRTU)

　　(3)風速風向一體傳感器：采用一體化結構設計，將風速和風向傳感器集成到一個單元中，且將傳感器電子件密封于防水結構件內，可防灰塵、污染物及電磁干擾。可廣泛應用于氣象、水利、環保等多種常規測風領域。(MODBUSRTU)

　　(4)噪聲傳感器：噪聲變送器是一款可應用于城市各功能區噪聲監測、道路交通噪聲監測、區域環境噪聲監測、噪聲源監測等領域的一款設備。內置高靈敏度傳感器、數據采集模塊。是工業現場噪音信號不失真地以485通訊(MODBUS協議)或4-20mA標準信號輸出，可直接與用戶的采集器或PLC設備配套使用(MODBUSRTU)

　　(6)順舟網關DTU：提供4G上行功能，實現傳感器無線數據與服務器平臺的數據交互。

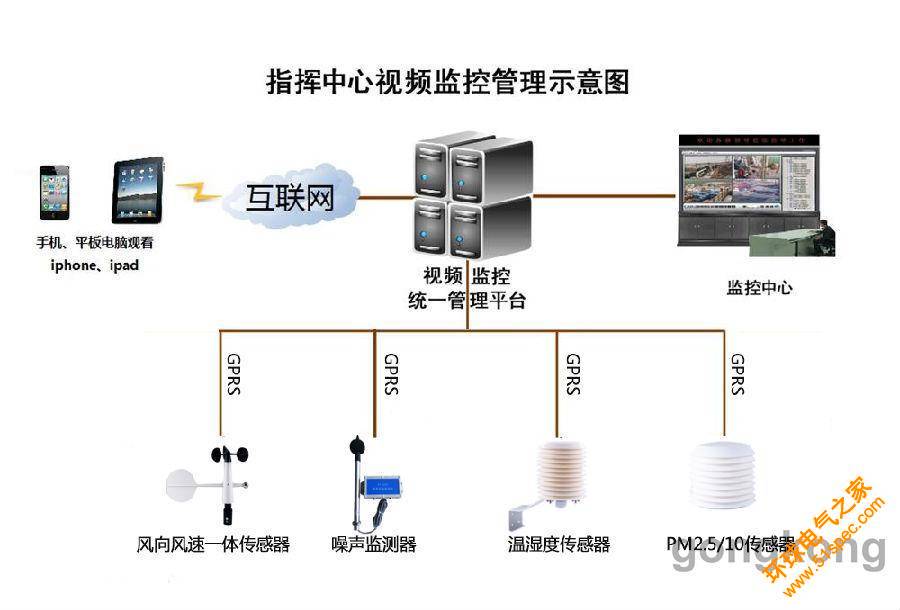

　　二、系統拓補圖

　　三、采集設備端選型

　　1、網關DTU可選順舟智能SZ11-GW-3聚盒1代超級工業網關

　　此次應用需要的功能：無線采集傳感器輸出的信號，并通過4G網絡透傳至服務器。

　　“聚盒1代”超級網關，利用公網無線網絡+小無線網絡為用戶提供了免去現場布線以及無線長距離數據傳輸的功能。

　　該產品采用高性能的工業級32位處理器以及工業級的無線通信模塊，同時提供1個串口(RS232/RS485)，4個以太網LAN口，1個以太網WAN口，并且支持WIFI做AP/Repeater/STA，所以可以同時連接串口設備、以太網設備和WIFI設備，兼容電信、移動、聯通2、3、4G網絡，為物聯網的應用搭建了完美的平臺。

　　2、4G/GPRS串口轉IP設備，根據傳感器和采集器串口類型，可選RS232或RS485接口。

　　此次應用需要的功能：GPRS接傳感器或采集器，將采集到的數據串口轉換為IP數據，實現服務器和傳感器的數據透明傳輸。

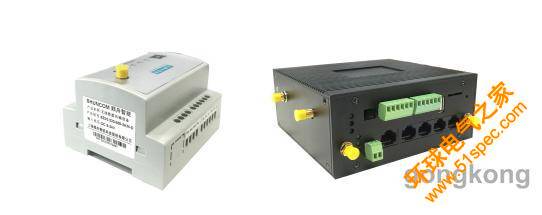

　　如下為產品外觀：
