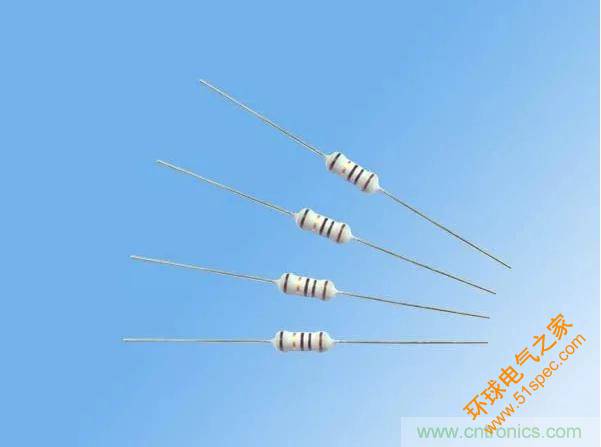

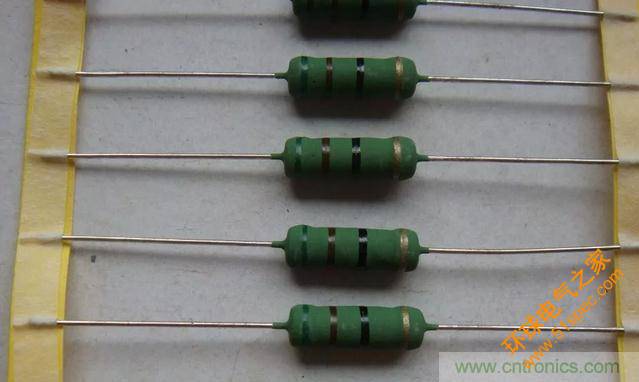

【導讀】線繞電阻是固定電阻的一種。線繞電阻器是用電阻絲繞在絕緣骨架上構成的。電阻絲一般采用具有一定電阻率的鎳鉻、錳銅等合金制成。絕緣骨架是由陶瓷、塑料、涂覆絕緣層的金屬等材料制成管形、扁形等各種形狀。電阻絲在骨架上根據需要可以繞制一層，也可繞制多層，或采用無感繞法等。繞線電阻主要適用于精密儀表、電訊儀器、電子設備等交直流電路中作分壓、降 壓、分流及負載電阻用。
特點
1、電阻絲選用康銅、錳銅、鎳鉻等合金材料制成，具有很好的穩定性和過負載能力。
2、電阻絲同焊腳引線之間采用壓接方式，應用時如負載出現短路現象，可迅速在壓接處熔斷，保護電路。
3、由于采用工業高頻電子陶瓷外殼和礦質材料包封，具有優良的絕緣性能，電阻可達100MΩ以上，且散熱好，功率大。
4、電阻絲被嚴密包封于陶瓷電阻體內部，具有優良的阻燃、防爆特性。
優缺點
繞線電阻器的優點：阻值精度極高，工作時噪聲小、穩定可靠，溫度系數小，能承受高溫，在環境溫度170℃下仍能正常工作。
繞線電阻器的缺點：體積大、阻值較低，大多在100KΩ以下。另外，由于結構上的原因，其分布電容和電感系數都比較大，不能在高頻電路中使用。
應用
繞線電阻器主要用來在低頻交流電路中發揮降壓、分流、負載、反饋、轉能、匹配等作用，或在電源電路中起到吸收器和分壓器的作用，也可用作震蕩回路和變壓器內衰減調整及脈沖形成電路中的分流器。此外，也可用于整流器中濾波級電容器的放電和消火花。同時可廣泛應用于家電、醫療設備、汽車行業、鐵路、航空、軍用設備儀器等領域。
和普通電阻的區別
1、線繞電阻可以做得阻值很小、也可以做的誤差很小，用在比較精密的場合。
2、線繞電阻是線圈形式，有一定的電感量和電容量，不適用于頻率較高的電路里。
3、線繞電阻耐熱性能比較好，適用于制做大功率電阻，高溫時不易燒壞。
和碳膜金屬膜電阻的區別
1、碳膜電阻器
將結晶碳沉積在陶瓷棒骨架上制成。碳膜電阻器成本低、性能穩定、阻值范圍寬、溫度系數和電壓系數低，是目前應用最廣泛的電阻器。
2.金屬膜電阻器。
用真空蒸發的方法將合金材料蒸鍍于陶瓷棒骨架表面。 金屬膜電阻比碳膜電阻的精度高，穩定性好，噪聲， 溫度系數小。在儀器儀表及通訊設備中大量采用。
3.金屬氧化膜電阻器
在絕緣棒上沉積一層金屬氧化物。由于其本身即是氧化物，所以高溫下穩定，耐熱沖擊，負載能力強。
4.繞線電阻器
用高阻合金線繞在絕緣骨架上制成，外面涂有耐熱的釉絕緣層或絕緣漆。
繞線電阻具有較低的溫度系數，阻值精度高， 穩定性好，耐熱耐腐蝕，主要做精密大功率電阻使用，缺點是高頻性能差，時間常數大。
