風洞實驗室是什么？

風洞（wind tunnel）即風洞實驗室，是以人工的方式產生并且控制氣流，用來模擬飛行器或?qū)嶓w周圍氣體的流動情況，能夠量度氣流對實體的作用效果以及觀察物理現象的一種管道狀實驗設備，它是進行空氣動力實驗最常用、最有效的工具之一，這是百度對風洞的定義。

風洞實驗室有什么作用？

風洞實驗是飛行器研制工作中的一個不可缺少的組成部分。它不僅在航空和航天工程的研究和發展中起著重要作用，隨著工業空氣動力學的發展，在交通運輸、房屋建筑、風能利用等領域更是不可或缺的。這種實驗方法，流動條件容易控制。實驗時，常將模型或?qū)嵨锕潭ㄔ陲L(fēng)洞中進行反復吹風，通過測控儀器和設備取得實驗數據。

據說專業的賽車隊都有自己的風洞實驗室，造價在幾百萬至幾千萬美元，可以說成本最高的除了引擎開發成本，就是風洞實驗室了。巴特，今天要說的不是風洞實驗室的用處，而是它本身的建造和測量。

由于風洞的質量關系到后期一系列測試數據，建造成本高，工程建設非常嚴苛，一定程度的尺寸偏差可能嚴重影響流場品質，所以使用高精密的測量儀器對風洞進行尺寸檢驗很有必要。

本案例使用Creaform公司的便攜式3D掃描儀對風洞收集口、尾椎、風葉等進行掃描，采集數據進行測量。




■ ■ HandySCAN 3D & MaxSHOT 3D ■■

MaxSHOT 3D拍照，空間定位



MaxSHOT 3D 是產品開發、制造、質量控制和檢測團隊的制勝利器，可以直接對各種幾何特征進行3D 測量如孔定位、邊緣定位、表面點等。尤其對于檢測大型項目和 2 至 10 m 的部件，可獲得極高的測量精度和重復性。

MaxSHOT 3D拍攝時的激光投影框以簡單明了的提示最佳拍攝角度，確保拍攝一次成功，并可結合VXelements診斷軟件，指導用戶執行適當?shù)募m正措施。

HandySCAN 3D掃描，獲取尺寸數據



HandySCAN 3D掃描儀是Creaform最新一代且最經典款便攜式3D掃描儀，作為真正計量級掃描儀，繼承Creaform產品三大獨特優勢：TRUaccuracy（實際操作條件下的精確測量）、TRUportability（隨時隨地享有 3D 掃描）、TRUsimplicity（超級簡單的 3D 掃描流程）。

在掃描過程中，使用方便，操作靈活，對風洞的空間環境沒有特殊要求，掃描速度快，以刷墻的速度完成整個風洞尺寸的掃描，結合MaxSHOT 3D定位，在保證速度的情況下確保即時生成高精度數據。

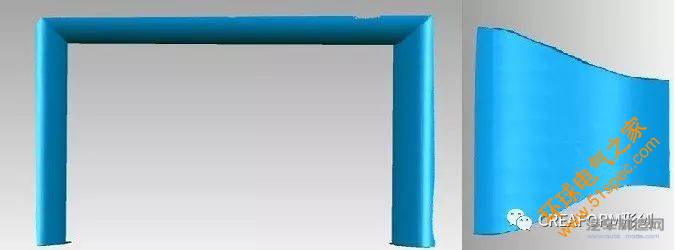

得出風洞3D尺寸數據模型



將數據模型與原始設計數據進行自動比對



結果顯示：先用 Maxshot 3D 進行定位拍照 ，保證數據精度 ，再用 Handyscan 3D 掃描 ，面對現場復雜的環境，手持式3D掃描儀在保證精度的情況下依然游刃有余。

結果表明：現場就比對出數據與風洞原始數據差異較大處，由安裝工人現場進行組裝調試糾正，可以減少了客戶交付時間并保證交付質量。
