摘要：平升電子城市排水監控系統是城市防汛排澇和日常污水排放、處理的綜合監管平臺。借助該系統，排水公司可全面掌握城市排水現狀、及時采取防汛排澇措施，可實現城市排水系統的全方位監控和全局化調度管理。
污水排水泵站遠程監控系統/排澇泵站監控
—保定排水泵站遠程監控系統
實施方式
我公司全程參與項目的考察、設計、施工及維護，提供配套軟、硬件產品。
項目背景
1、項目規模：雨/污水泵站7座， 污水處理廠3座，道橋積水點10個 。
2、實現雨/污水泵站、污水處理廠聯網監控，解決自成體系、孤立運行的管理難題。
3、實時監控道橋低洼處積水水位，確保人員、車輛安全通行。
系統拓?fù)鋱D
系統特點
1、數據、視頻同步監控
◆ 各監控點與監控中心之間全部通過光纖通信；
◆ 泵站和污水處理廠數據、視頻同步監控；
◆ 道橋積水點只監測視頻。
2、雨/污水泵站遠程控制，實現無人值守
◆ 遠程監測泵站電壓電流耗電量、水池水位、泵/閥運行狀態；
◆ 遠程控制進水閥、格柵機、排水泵、輸送機等設備啟、停。
3、污水處理廠與其它組態軟件對接
◆ 3個污水處理廠已建有PLC監控系統，實現本地監控。
◆ 我公司開發接口軟件，從原系統取數并遠傳，節省成本。
監控軟件
地圖總覽
排水泵站監控
污水處理廠監控
視頻監控
監控現場
建設成果
該項目自2012年建設至今，各級管理人員可遠程查看各泵站、污水處理廠、地道橋的實時監測數據、設備運行狀態和現場視頻圖像，并可與現場維護人員進行實時對講。平臺軟件可集中顯示所有報警信息并能夠以聲、光和短信等多種形式通知值班人員，以便故障得到及時處理。軟件還可自動生成各種分析曲線和統計報表并支持按照時間、類型、監測點等多種形式查詢歷史信息，大大減輕了管理人員的工作量，提高了管理效率。
城市排水監控系統
一、系統概述
平升電子城市排水監控系統是城市防汛排澇和日常污水排放、處理的綜合監管平臺。借助該系統，排水公司可全面掌握城市排水現狀、及時采取防汛排澇措施，可實現城市排水系統的全方位監控和全局化調度管理。
二、系統組成
城市排水監控系統采用集散式設計理念，按照多級監控中心設計。排水公司內建立總監控中心，各排水管理處、污水處理廠、中水處理廠內建立二級分控中心。監控總中心負責對整個城區排水系統進行全面的監控和管理，各二級分控中心負責轄區內排水設施的監控和管理。
三、通信網絡
排水公司總監控中心與各二級分控中心之間租用光纖并建立VPN專網來搭建通信網絡。
排水管理處分控中心與各排水泵站之間租用光纖來搭建通信網絡；立交橋、重要路段等分布分散且不具備光纖接入條件的監控點，采用GPRS（或CDMA、4G、NB-IOT）無線網絡來做為補充。

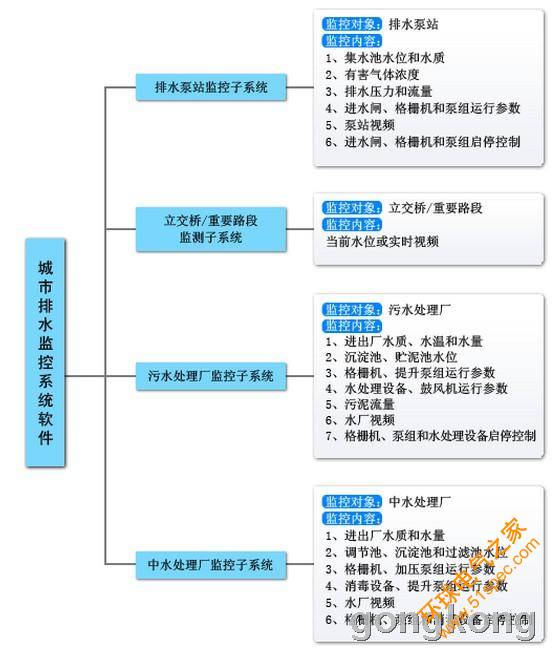

四、監控系統軟件
軟件界面展示：
五、主要硬件設備
1、排水泵站監控設備
排水泵站監控設備DATA-9201安裝在排水泵站現場，主要功能如下：
監測格柵機前、格柵機后水位；監測泵站出水量；監測排水泵的啟停狀態、保護狀態、控制模式和電壓、電流等運行參數。
支持手動控制、自動控制、遠程控制格柵機和排水泵的啟停；支持遠程切換控制模式。
智能輪換排水泵啟動順序，延長設備使用壽命。
工業平板電腦實時顯示監測數據和相關設備運行狀態，支持觸控操作。
水位超限、電流超限、人員進入等狀況發生時，立即上報告警信息。
采用模塊化設計，每臺格柵機、排水泵獨立監控，便于維護。
支持光纖、以太網、RS485總線、GPRS（或CDMA、4G、NB-IOT）等多種通信方式。
支持遠程修改工作參數、升級程序，實現遠程維護。
保定排水泵站監控設備安裝現場展示：
2、污水處理廠和中水處理廠測控終端
情況1-污水處理廠和中水處理廠已實施本地集中監控
水廠測控終端可通過OPC接口的形式從現有監控系統軟件中獲取水廠監控?cái)?shù)據，并連同監控視頻一并傳送給監控總中心。
情況2-污水處理廠和中水處理廠未實施本地集中監控
水廠測控終端需增加數據采集和設備控制模塊，采集水廠內進廠和出廠水質、進廠和出廠流量、沉淀池和貯泥池液位、水泵和水處理設備運行狀態等數據信息，并連同監控視頻一并傳送給監控總中心。
3、立交橋及重要路段監控設備
立交橋及重要路段監控可采用兩種方式：
（1）通過GPRS（或CDMA、4G、NB-IOT）網絡遠程監測水位
此種方式下，選用投入式水位計和水位監測終端監測現場水位，并通過GPRS（或CDMA、4G、NB-IOT）網絡將水位數據傳送給排水管理處分控中心。為靈活布設測點、不受供電條件限制，建議選用太陽能供電型水位監測終端。
監控設備安裝現場展示：
（2）通過3G網絡遠程監控實時視頻
此種方式下，選用視頻攝像機和視頻監控終端監控現場實時視頻，并通過3G網絡將監控視頻傳送至排水管理處分控中心。為了降低運營費用，可選擇只在汛期實施無線視頻監控。
監控設備安裝現場展示：
