1.項目概述
上海××有限公司設備對接迅饒組態觸摸屏
2.需求分析
2.1問題描述
迅饒網關、觸摸屏實現數據集成，組態界面顯示
2.2觸摸屏介紹
W7-1041觸摸屏是迅饒的新一代HMI人機界面，可以支持PC、手機端、iPad等訪問。配合組態編輯軟件X2View可實現現場數據采集，編輯成組態畫面，最終在觸摸屏上顯示，實現數據實時監控。同時具有微信報警、短信報警、MQTT服務、工程上傳云端等功能；還可以轉發為BACnet服務器、Modbus服務器、OPC UA服務器、MQTT服務器，開放HTTP WEB服務被第三方的系統集成。
X2View是上海迅饒自主研發新一代的基于HTML5規范的組態軟件。具有常規通用組態操作方便的特性，另外有具有觸摸屏組態軟件可以運行在嵌入式系統上的特性。比起其它組態軟件，最大的亮點是完全基于WEB開發，用戶創建的組態工程，可以下載到硬件上運行。智能手機、iPad或者PC可以通過瀏覽器訪問，特別適合應用在BA、智能家居等場合。
2.3網關介紹
硬件網關MOD2004-ARM（2網4串，實際只用1個網口）支持多種協議轉換，用于解決Citect、IFIX、RSVIEW、WINCC、組態王、易控等組態軟件無法連接一些不常見的控制設備的問題。譬如樓控自動化里的DDC、PLC、中央空調、精密空調、電梯、消防、燈光控制系統、電表、水表等。
2.3 IO模塊介紹
支持Modbus RTU協議：
數字輸入：支持干觸點輸入
數字輸出：支持24VDC <3A
模擬輸入：12位分辨率，支持0-10V、0-20mA輸入
模擬輸出：10位分辨率，支持0-10V、0-20mA輸出
可以快速實現與支持該協議的控制器實現網絡連接，進行快速I/O端口擴展。具體使用方法請參照Modbus RTU協議調試工具說明。
3.方案設計
3.1方案介紹
首先確定需要做數據集成設備溫度傳感器、壓力傳感器、4-20mA輸入信號。由于傳感器設備（Modbus RTU）較多，通訊距離較長，并且型號不相同，我們采用先用MOD網關集成傳感器和4-20mA(使用IOM12682模塊)數據，然后通過ModbusTCP 通訊協議將數據集成到樓控觸摸屏，并編輯組態界面。
3.2 方案詳細說明
1.原理圖
方案原理圖
2.根據點表配置相應驅動和寄存器數據
通訊文檔說明
3.組態驅動配置
選擇ModbusTCP驅動，根據Modbus網關轉發端寄存器地址和類型配置相關寄存器；

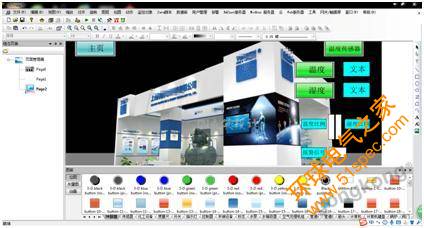

3.組態界面編輯
4.觸摸屏效果
編輯完成組態界面后，上傳到觸摸屏，在相關通訊正常情況下，觸摸屏顯示數據；
<
