• 關鍵詞：                                                                閘門自動化控制系統

• 摘要：平升電子灌區閘門及渠道流量監控終端專為灌區信息化管理而設計，是一款集閘門遠程控制、設備工況監測、渠道流量采集、圖像/視頻監控等功能于一體的智能化設備。

灌區信息化解決方案

     平升電子灌區信息化系統實現了灌區供水遠程控制、閘門遠程啟閉、渠道/水池水情實時測報、用水量自動采集和圖像實時監控等多項功能，達到了節約灌溉用水和科學、高效管理灌區的目的。

      灌區信息化系統為確保灌區工程安全運行、實現水資源優化配置、提高用水效率和保障灌區可持續發展發揮了重要作用。

系統組成示意圖：

主要產品：

系統特點：

   ★ 通信靈活

      現場監控設備可靈活選用GPRS、4G、NB-IoT、LoRa、光纖等通信方式。

   ★ 功能豐富

      具有現場顯示、本地操控、遠程控制、預警分析等功能，支持定制開發。

   ★ 遠程運維

      監控軟件支持電腦、手機APP遠程訪問，方便供/配水管理和系統維護。

   ★ 多重報警

      數據異常、設備故障時，通過監控軟件、手機APP、短信等多種形式報警。

   ★ 智能運行

      支持根據水池水位自動控制取水泵組運行；根據渠道水位自動啟/閉電動閘門；根據水源及用戶繳費情況自動配水。

灌區閘門及渠道流量監控終端

      平升電子灌區閘門及渠道流量監控終端專為灌區信息化管理而設計，是一款集閘門遠程控制、設備工況監測、渠道流量采集、圖像/視頻監控等功能于一體的智能化設備。

灌區閘門及渠道流量監控終端 DATA-9201

      灌區閘門及渠道流量監控終端采用低功耗設計，支持太陽能/市電供電，多種通信方式可選，支持通過電腦和手機APP對閘門進行遠程控制和管理。產品應用：

產品功能：
   ★ 閘門遠程啟、閉，1臺終端可同時控制多臺閘門。
   ★ 閘門電機運行電流、電壓監測。
   ★ 閘門開到位、關到位及閘位監測。
   ★ 閘前、閘后渠道流量及水位監測。
   ★ GPRS、CDMA、4G或光纖遠程通信。
   ★ 電流/電壓異常、設備故障、數據越限時自動遠程告警。
   ★ 支持現場照片、實時視頻在線監控。
   ★ 支持擴展土壤墑情、降雨量、風速、風向等監測。產品特點：
   ● 智能化：支持定制控制邏輯，根據現場工況實現閘門自動運行。
   ● 模塊化：按照實際需求調整產品配置，優化性能、降低成本。
   ● 一體化：接口豐富、功能全面，一臺設備可實現多臺設備功能。
   ● 節能化：核心器件工作電流≤10mA，滿足太陽能供電的低功耗需求，解決供電難題。
   ● 小型化：高度集成、體積小巧，節省運輸、安裝成本。常規參數：

    說明：以上參數為常規配置，可根據用戶具體需求調整。案例展示：

監控軟件：
① 平升配套監控軟件

② 組態軟件
       ◆ 組態王（亞控）   ◆ 三維力控          ◆ 易控
③ 第三方對接
       ◆ 設備通信協議       ◆ 通訊服務軟件   ◆ 數據庫       ◆ OPC接口

案例分享

案例1—山西省回龍灌區引黃灌溉信息化監控系統

   回龍灌區位于山西省運城市臨猗縣，是一個五級五站規模（含水源浮船站）的中型灌區，灌溉水源來自黃河。

監控現場：

泵船、級站監控現場

渠道流量和氣象監測現場

監控中心及部分軟件界面：

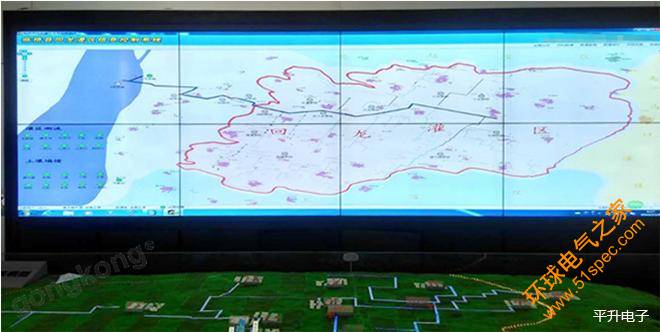

監控中心

級站監控界面

明渠流量監測界面

土壤墑情監測界面

   該項目中，所有監測/監控站與監控中心之間均采用GPRS通信，站點類型如下：

  ◆ 泵船監測站：共2個泵船取水點，每個泵船上有四臺水泵，采集電機溫度、泵兩端軸承溫度、耗電量、泵運行狀態等，支持越限和故障報警。

  ◆ 級站監控站：現場均為10KV水泵機組，采集電機溫度、泵兩端軸承溫度、耗電量、泵運行狀態、進口水位等，并支持遠程啟/停泵和越限報警。

  ◆ 灌溉提升泵站監控站：共9個站（16臺泵），采集電機溫度、泵兩端軸承溫度、耗電量、泵運行狀態等，支持遠程啟/停泵和越限報警。

  ◆ 渠道監測站：共10個測點，每個測點采集2個明渠水位，根據水位自動計算流量，支持水位越限報警。

  ◆ 墑情監測站：共10個測點，每個測點采集三層土壤濕度，支持越限報警。

  ◆ 氣象監測站：共1個測點，采集溫度、濕度、風向、風速、雨量、光照度等數據，支持越限報警。

案例2—山西省運城市北趙引黃灌溉信息化監控系統

    該項目為運城市北趙引黃工程灌區信息化項目，整個灌區環線全部架設了光纖，總長150公里，實現了泵船/提升泵站、明渠流量和視頻同步監控。

項目規模：

   ◆ 泵船/提升泵站

   3級（共5個），采用“DATA-9201型泵船/泵站監控終端”監測提升泵組的運行狀態、運行電壓/電流、功率、耗電量和電機軸溫；同時監測站前水池水位、總出水口瞬時和累計流量。

  ◆ 明渠流量監測點

   共75個，采用“DATA-9201型渠道流量監測終端+明渠流量計”來監測渠道水位、瞬時和累計流量。

  ◆ 視頻監控點

   共81個，主要分布在3條主干渠上，采用“視頻攝像頭+硬盤錄像機”來采集、存儲現場視頻，并實時上傳給監控中心。

監控現場：

明渠流量監測現場

        泵船監測現場                     視頻監控現場

監控中心及部分軟件界面：

監控中心

提升泵站監控界面

   明渠流量監測界面

干渠視頻監控界面

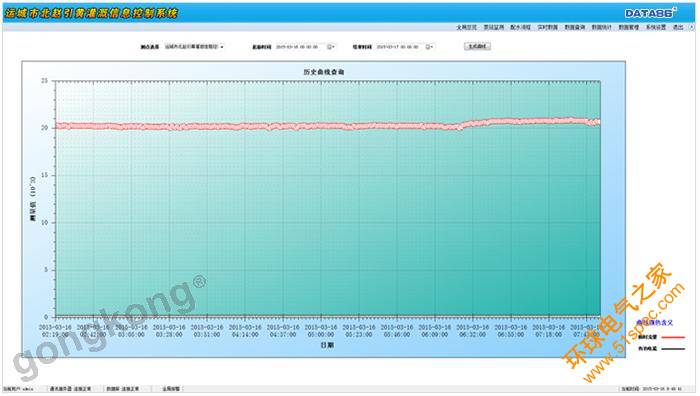

歷史數據分析界面

項目特點：

1、太陽能供電

   ◆ 明渠流量監測點、視頻監控點全部采用太陽能供電，解決了現場無市電難題。

  ◆ 保障了監測數據和監控視頻的實時傳輸。

2、與多個系統無縫對接

   監控軟件通過開放數據庫與多個系統實現對接，包括：

   ◆ 3D模型系統

   ◆ 數字沙盤系統

   ◆ 辦公自動化系統

   ◆ 營業收費系統

相關產品：
   灌區信息化管理軟件：http://www.data86.com/net/chanpinsoft11.html

相關方案：

  灌區渠道流量監測系統：http://www.data86.com/net/fanganguanququdao.html

閘門自動化控制系統更多詳情登陸平升水聯網專題網站：www.data86.com/net
