• 關鍵詞：                                                                工控機                                                                鋰電檢測                                                                特控工控機

• 摘要：隨著鋰電池設計水平、工藝水平的進一步提升，以及電池性能的要求不斷提高，對鋰電池測試技術的要求也日益提高。 廣州特控電子實業公司作為國內領先的行業計算機系統平臺提供商，為客戶鋰電檢測設備，提供了強有力的硬件解決方案支持。

行業概述和需求

科學技術的發展對鋰電池性能和質量指標提出了越來越高的要求，電池組保護電路測試系統的發展與電池工業的發展是密切相關的。電池組電路測試系統是對電池裝配質量及技術性能綜合評價的重要環節，是鋰電池制造和生產的重要工序。

傳統的試驗設備和方法由于操作時間長，需觀測的儀器多，人工讀取測試數據和進行數據分析、計算，在一定程度上影響了電池試驗的質量和精度。

在現今的鋰電池生產當中，為了保證最終鋰電池的生產質量，通常會使用各種專業的測量儀器來測量鋰電池的大小規格，從而保證鋰電池的最終規格和標準程度，這個時候就需要用到鋰電檢測設備，鋰電池檢測設備對制造一致性高、穩定性好、性能優的鋰電電芯及電池組起著至關重要的作用。通過鋰電池檢測設備的實時監控與追溯，可以隨時了解產線動態，也可快速找出問題產品的原因所在，從而提高生產效率，提高產品合格率，提升產品的整體性能。

電池組保護電路測試系統功能要求：

• 完成與充放電模組的數據通信，實現系統化控制

• 可擴展多組工位，各個工位獨立控制，可設置獨立的參數和試驗項目

• 涵蓋多種電池組保護電路測試功能：過壓充電保護、過流充電保護、欠壓放電保護、過載保護、短路保護

• 自動采集試驗過程中的電壓電流數據，并以波形圖表的形式顯示，可保存每次試驗過程的歷史數據以供調用

• 程序化控制整個試驗流程，可依次自動進行不同保護項目

電池組保護電路測試系統特點：

• 按國家標準GB31241-2014中的10.1條款要求設計

• 涵蓋五大試驗項目：過壓充電保護、過流充電保護、欠壓放電保護、過載保護、短路保護

• 采用計算機控制整體試驗流程，全自動化測試

• 系統由充電模組、放電模組和控制計算機共同組成，硬件可擴充、更   換

      配備自動化測試系統軟件

• 自動采集試驗過程中的電壓電流數據，并以波形圖表的形式顯示，可保存每次試驗過程的歷史數據以供調用

解決方案

廣州特控電子實業公司作為國內領先的行業計算機系統平臺提供商，為客戶鋰電檢測設備，提供了強有力的硬件解決方案支持。在整個方案中，采用特控標準4U上架式工控機YH-610，完美解決了鋰電檢測現場的各種應用難題。

工作原理：

• 選用上位機（特控工控機）和下位機控制的模式，上位機進行數據管理、波形圖 顯示和下位機進行通信

• 下位機選用可編程控制器進行控制，通過高精度A/D轉換模塊進行測量，高精度的D/A轉換模塊獨立控制每個通道的試驗電壓、試驗電流和放電電流，互不影響

• 通過管理系統可實時顯示波形，數據存儲，回放歷史記錄，便于查詢

• 該系統采用windows人性化界面，操作簡便。同時能自動設置電源電壓，充電電流，放電電流等各項試驗參數，自動完成試驗的整個過程，可確保儀器工作的安全可靠性

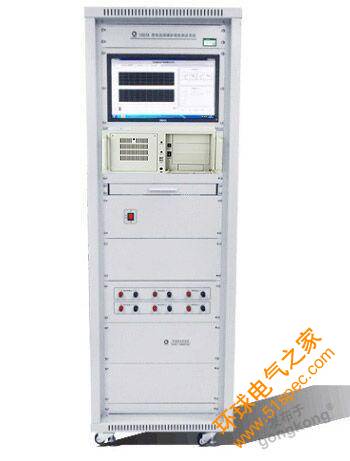

系統控制主機：

• 工控機：特控工控機

• 工位：標準上架式，可擴展多組工位，各組工位獨立控制

• 軟件：提供一套專業用于測試電池組保護電路的測試軟件

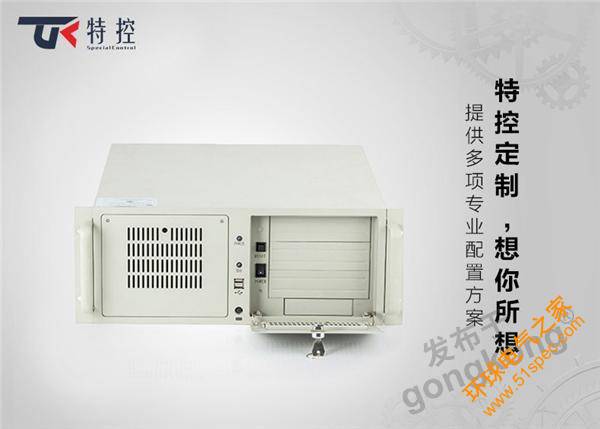

產品技術參數

• 4U上架式，結構穩固，散熱優良

• 采用最新的Intel B75 芯片組，支持LGA1155 的Intel Sandy/Ivy Bridge 的酷睿i7/i5/i3 處理器

• 兼容12"*10.5"及以下尺寸的工業母板

• 全漢300W寬壓電源

• 前面板帶安全鎖定功能，進風口防塵防潮過濾

• 采用開放式WINDOWS/LINUX 智能操作系統，更穩定、更易維護

• 工業級的可靠性、堅固耐用、能抵抗外界惡劣環境，24x7不間斷工作

廣州特控已通過ISO9001、ISO14001審核，產品已取得ROHS、CE、CCC等電氣、通訊相關認證，為用戶的廣泛應用、可靠運行提供了值得信賴的通行證。
