    三菱PLC的計數器可以對PLC的內部元件(如X、Y、M、T、C等)進行計數。其工作原理是，當計數器的當前值與設定值相等時，計數器的觸點將要動作。

    FX2N系列計數器主要分為內部計數器和高速計數器兩大類。

    內部計數器又可分為16位增計數器和32位雙向(增減)計數器。計數器的設定值范圍:1~32767(16位)和-24783648~+214783647(32位)。

    1、16位增計數器

    16位增計數器包括C0~C199共200點，其中C0~C199共100點為通用型;C100~C199共100點為斷電保持型(斷電后能保持當前值，待通電后繼續計數)。16位增計數器其設定值在K1~K32767范圍內有效，設定值K0與K1意義相同，均在第一次計數時，其觸點動作。16位增計數器的動作示意圖如圖3-25所示。

    在圖3-25中，X10為計數器co的復位信號，Xl1為計數器C0的計數信號。當X11來第10個脈沖時，計數器C0的當前值與設定值相等，所以C0的常開觸點動作，Y0得電。如果X10為ON，則執行RST指令，計數器C0被復位，C0的輸出觸點被復位，Y0失電。

    2、32位雙向計數器

    32位雙向計數器包括C200~C234共35點，其中C200~C219共20點為通用型;C220~C234共15點為斷電保持型。由于它們可以實現雙向增減的計數，所以其設定范圍為-24783648~+214783647(32位)。

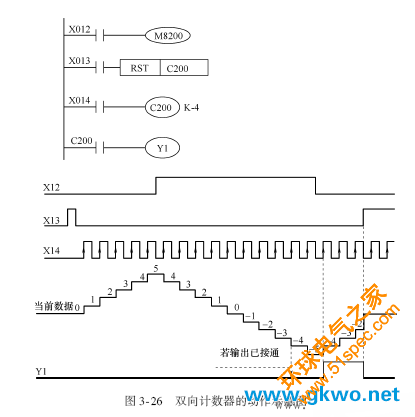

    C200~C234是增計數還是減計數，可以分別由特殊的輔助繼電器M8200~M8234設定。當對應的特殊的輔助繼電器為ON狀時，為減計數;否則為增計數，其使用方法如圖3-26所示。

    X12控制M82(x):X12=OFF時，M8200=OFF，計數器C200為加計數;X12=ON時，M8200=ON，計數器C200為減計數。X13為復位計數器的復位信號，X14為計數輸人信號。

    如圖3-26中，利用計數器輸人X14驅動C200線圈時，可實現增計數或減計數。在計數器的當前值由-5到-4增加時，則輸出點Y1接通;若輸出點已經接通，則輸出點則斷開。

    3、高速計數器

    高速計數器采用中斷方式進行計數.與PLC的掃描周期無關。與內部計數器相比除允許輸人頻率高之外.應用也更為靈活，高速計數器均有斷電保持功能，通過參數設定也可變成非斷電保持。

    元件使用說明:

    1)計數器需要通過RST指令進行復位。

    2)計數器的設定值可用常數K，也可用數據寄存器D中的參數。

    3)雙向計數器在間接設定參數值時，要用編號緊連在一起的兩個數據寄存器。

    4)高速計數器采用中斷方式對特定的輸人進行計數，與PLC的掃描周期無關。
