FX2N的共有27條基本邏輯指令，其中包含了有些子系列PLC的20條基本邏輯指令。
1．取指令與輸出指令（LD/LDI/LDP/LDF/OUT）
（1）LD（取指令）一個常開觸點與左母線連接的指令，每一個以常開觸點開始的邏輯行都用此指令。
（2）LDI（取反指令）一個常閉觸點與左母線連接指令，每一個以常閉觸點開始的邏輯行都用此指令。
（3）LDP（取上升沿指令）與左母線連接的常開觸點的上升沿檢測指令，僅在指定位元件的上升沿（由OFF→ON）時接通一個掃描周期。
（4）LDF（取下降沿指令）與左母線連接的常閉觸點的下降沿檢測指令。
（5）OUT（輸出指令）對線圈進行驅動的指令，也稱為輸出指令。

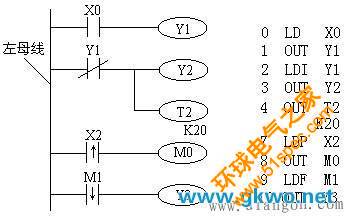

取指令與輸出指令的使用如圖1所示。
圖1取指令與輸出指令的使用
取指令與輸出指令的使用說明：
1）LD、LDI指令既可用于輸入左母線相連的觸點，也可與ANB、ORB指令配合實現塊邏輯運算；
2）LDP、LDF指令僅在對應元件有效時維持一個掃描周期的接通。圖3-15中，當M1有一個下降沿時，則Y3只有一個掃描周期為ON。
3）LD、LDI、LDP、LDF指令的目標元件為X、Y、M、T、C、S；
4）OUT指令可以連續使用若干次（相當于線圈并聯），對于定時器和計數器，在OUT指令之后應設置常數K或數據寄存器。
5）OUT指令目標元件為Y、M、T、C和S，但不能用于X。
2．觸點串聯指令（AND/ANI/ANDP/ANDF）
（1）AND（與指令）一個常開觸點串聯連接指令，完成邏輯“與”運算。
（2）ANI（與反指令）一個常閉觸點串聯連接指令，完成邏輯“與非”運算。
（3）ANDP上升沿檢測串聯連接指令。
（4）ANDF下降沿檢測串聯連接指令。
觸點串聯指令的使用如圖2所示。
圖2觸點串聯指令的使用
觸點串聯指令的使用的使用說明：
1）AND、ANI、ANDP、ANDF都指是單個觸點串聯連接的指令，串聯次數沒有限制，可反復使用。
2）AND、ANI、ANDP、ANDF的目標元元件為X、Y、M、T、C和S。
3）圖3-16中OUTM101指令之后通過T1的觸點去驅動Y4稱為連續輸出。
