物聯網是在互聯網的基礎上，將用戶與物品或者物品與物品用互聯網進行連接，并通過互聯網進行信息交換和通信的一種概念。物聯網主要通過信息采集設備以及能夠?qū)⑦@些信息采集設備接入互聯網的終端平臺來實現。近年來，嵌入式系統以其功能完善，設計方案靈活，功耗可控制等特點，已廣泛應用于生活、商業、醫療以及工業等各個領域。比起通用計算機來，嵌入式系統具有針對性更強、體積更 小，成本更低等優點，是物聯網領域應用設計的首選方案。對于一些數據量不大，傳輸速率要求不高的應用，要考慮用較低的成本實現最可靠的物聯網服務。
一. 平臺硬件設計
1.1 平臺結構及原理
該平臺采用ATMEL公司AT91SAM7X512處理器作為主控芯片，該處理器內部集成了以太網控 制器、512kbytes FALSH以及128kbytes SRAM。只需外接一片以太網物理層(PHY)收發芯片DM9161和一個網絡變壓器HR601680，即可構成以太網終端硬件平臺。 AT91SAM7X512采用3.3 V和1.8 V雙工作電壓，使用頻率為18.432 MHZ的晶振作為時鐘電路的振蕩源，調試電路采用標準的20針JTAG仿真調試接口。該方案成本低，功耗小，并且所用芯片集成度很高因而保證了系統的穩定 性。
AT91SAM7X512的以太網控制模塊實現了一個與IEEE802.3標準兼容的以太網MAC，支持全雙工模式，可通過DMA 方式進行數據收發。當物理層芯片DM9161接收到來自以太網的上位機數據時，ARM通過MII接口(媒體獨立接口)讀取數據，并在內部通過DMA方式將 數據讀入 SRAM中交給TCP/IP協議棧進行處理。同時，當RFID射頻讀卡器或者傳感模塊有數據需要傳輸時，平臺也能沿著相同的通道將數據傳輸至上位機。系統 整體結構如圖1所示。

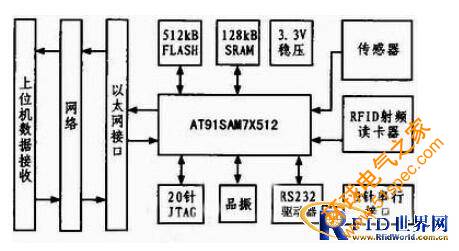

圖1 系統結構原理示意圖
1.2 AT91SAM7X512和DM9161的接口電路設計
AT91SAM7X512的以太網控制器和物理層收發芯片 DM9161之間有MII(Media Independent Interface)和RMII(Reduced Media Independent Interface)兩種接口。這兩種接口都能夠工作在10 Mb/s和100 Mb/s共兩種速率下，在本設計中采用MII接口。MII數據接口總共需要16個信號，包括 TX_ER，TXD《3：0》，TX_EN，TX_CLK，COL，RXD《3：0》，RX_EX，RX_CLK，CRS，RX_DV 等，在時鐘速率25 MHz的情況下以4-bit并行方式發送和接收數據。以太網控制器依靠MDIO接口與物理層芯片進行通信，用于自動協商期間確保以太網控制器和物理層芯片 被配置為相同的速度和雙工模式。AT91SAM7X512和DM9161的接口電路如圖2所示。

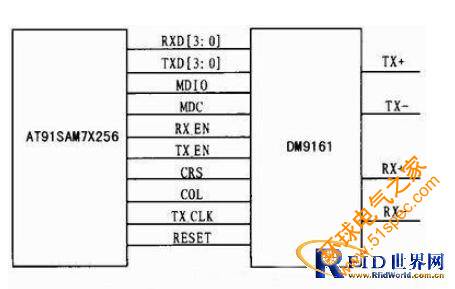

圖2 以太網接口電路原理圖
當系統上電后，由AT91SAM7X512給DM9161提供復位信號及引腳初始化電平，完成DM9161的上電初始化工作。當初始化完成后，系統會通過MII接口讀取DM9161內部狀態寄存器的值來完成對網絡連接模式和連接狀態的檢測。
二. 平臺軟件的實現
2.1 TCP/IP協議棧的移植
LwIP是瑞典計算機科學研究院(SICS)設計的一個開源的輕量級TCP/IP協議棧。它的目的是減少內存使用率和代碼大小，使LwIP能夠適用于資源緊張的嵌入式系統。利用μC/OS-Ⅱ提供的信號量和消息傳遞機制等系統服務可以實現對LwIP的移植。
2.1.1 信號量操作函數
LwIP 使用信號量進行通信，這個信號量可以是計數信號量，也可以是二值信號量，所以在sys_arch中需要實現與信號量操作相關的信號量結構體struct sys_sem_t、信號量建立函數sys_sem_new()、信號量釋放函數sys_sem_free()、信號量發出函數 sys_sem_signal()和信號量等待函數sys_arch_sem_wait()。由于在μC/OS-Ⅱ中已經實現了與信號量操作有關的各種函 數，而且功能和上述幾個LwIP中所需要實現的函數的功能是完全一致的，所以只要調用μC/OS-Ⅱ中的信號量操作函數來重新包裝成LwIP中的信號量操 作函數即可。
2.1.2 郵箱操作函數
LwIP使用郵箱來進行消息傳遞，用戶可 以用一個隊列來將其實現，需要注意的一點是，投遞進郵箱中的消息只能是一個指針。因此要根據以上要求來實現消息隊列結構sys_mbox_t，以及相應的 操作函數：sys_mbox_new()、 sys_mbox_free()、sys_mbox_post()和sys_arch_mbox _fetch()。μC/OS-Ⅱ很好地實現了消息隊列結構及其操作，為消息隊列提供了豐富的管理函數，但μC/OS-Ⅱ沒有對消息隊列中的消息進行管 理，因而不能直接使用，必須在μC/OS-Ⅱ的基礎上重新實現。具體實現時，可創建多個郵箱，并使用單向鏈表將這些郵箱鏈接在一起，每個郵箱可接收消息的 數量由消息數組的大小來決定。對消息隊列本身的管理用μC/OS-Ⅱ中的隊列操作函數來完成，然后通過對鏈表的操作來實現對消息的創建、使用、刪除和回 收，兩部分綜合起來形成了LwIP的郵箱功能。
2.1.3 創建新線程函數
在 μC/OS-Ⅱ中只有任務的概念，建立一個新的線程實際上就是建立一個新的任務。因此只需要把OSTaskCreate()封裝一下，就可以實現 sys_thread_new()。需要注意的是當前μC/OS-Ⅱ 不支持時間片輪番調度法，不允許兩個或兩個以上的任務有同樣的優先級，所以用戶要事先為LwIP中創建的線程分配好優先級。通過對LwIP中的宏 TCPIP_THREAD_PRIO進行包裝，來避免TCPIP線程優先級與其他線程相同。
2.1.4 定時器函數
LwIP中每個線程都有一個timeouts鏈表，這個鏈表在建立之后其首地址必須固定。因此用于保存鏈表首地址的sys_timeouts結構必須與 線程一一對應，而且其地址不能改變，以便能夠隨時得到鏈表的首地址。可用一個靜態的sys_timeouts結構數組來存放各個線程的鏈表，以線程的優先 級號來作為數組索引號，這樣每一個線程就能對應一個sys-timeouts結構體了，并且在系統運行期間對應的結構體數組成員的地址會一直固定不變。移 植時通過實現 stmctsys_timeouts*sys_arch_timeouts(void)函數，來返回目前正處于運行態的線程所對應的timeouts隊列 指針。
2.2 驅動程序
操作系統是通過各種驅動程序來和各種硬件打交道的，驅動 程序為用戶屏蔽了各種各樣的硬件設備，而只提供了簡單明了的函數接口給操作系統調用。LwIP已經設計好了這些框架，用戶只需嚴格按照順序完成與底層硬件 相關的部分即可實現網絡接口層和IP層的通信。需要實現的包括：底層網絡接口初始化函數ethernetif_init()、網卡接收函數 ethernetif_input()、網卡發送函數 ethernetif_output()和網卡中斷處理函數ethernetif_isr()等。驅動程序完成了對設備的初始化、釋放和管理，并且完成對 底層以太網數據包的接收、搬運和發送。
2.3 應用程序
系統應用程序的任務主要是在嵌入式平臺上實現網絡通信客戶端和HTTP 網頁服務器兩方面的功能。利用LwIP提供的API，采用TCP協議客戶端到服務器通信的模式，實現嵌入式終端和上位機之間的通信。在這種模式下，嵌入式 終端定義為客戶端，主動向服務器發起TCP連接;而上位機(PC)定義為服務器端，始終監聽來自網絡的連接。嵌入式終端主要負責采集來自于傳感器或 RFID模塊的數據，并將這些數據通過以太網傳送給上位機。同時嵌入式終端平臺上也運行著一個HTTP網頁服務器，上位機(PC)可通過網頁對嵌入式終端 平臺進行訪問、查看和設置。
三. WEB服務器的實現
HTTP定義了瀏覽器與服 務器交互的不同方法，最基本的方法有4種。本系統的實現只涉及到GET和POST這兩種最基本的方法。GET一般用于向服務器獲取和查詢資源信息，而 POST一般用于向服務器上傳和更新沒有長度限制的、大容量的資源信息。一個基本的WEB服務器要實現動態網頁服務的關鍵是要能夠?qū)g覽器發送的GET或 POST請求做出響應。一般情況下制作動態網頁需要使用語言：HTML+ASP或 HTML+PHP或HTML+ JSP等。要在資源有限的嵌入式系統上實現這樣的功能是不現實的，一種明智的辦法是通過使用回調函數的方式，為瀏覽器的每一種請求都設計一個服務函數與之 對應。當有新增加的GET或POST請求時，則只需要增加相應的服務函數即可。具體實現時可設計一個存放服務函數地址的結構體，其成員包括所請求服務參數 的長度、名稱和對應服務函數的地址。然后將所有的結構體都初始化在一個數組中。
在編寫應用程序的時候，只需抓取瀏覽器所發送的請求類型 和參數，即可根據不同的請求來調用相應的服務函數。當有新的GET或者POST請求增加時，只需要增加與之對應的服務函數即可，這樣就實現了擴展性很強的 動態網頁服務。WEB服務器響應瀏覽器訪問的流程如圖3所示。

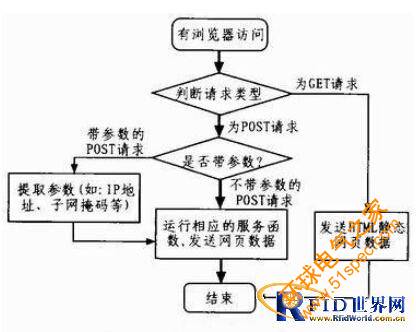

圖3 瀏覽器請求響應流程圖
POST請求分為帶參數和不帶參數兩類，帶參數的POST請求，如：設置IP地址，子網掩碼等操作，需要提取相關參數后再調用服務函數進行處理。不帶參 數的POST請求只需直接調用相應服務函數即可，如：重啟系統、恢復默認參數等操作。遠端PC可以通過該動態WEB服務器來對平臺進行訪問，完成上述幾項 操作。在第一次啟動本系統時，系統通過運行DHCP客戶端程序，向DHCP服務器(路由器等設備)主動申請IP地址，獲得IP后，遠端PC即可通過該IP 地址對本系統進行訪問和設置。
四. 結束語
平臺采用AT91SAM7X512處 理器和DM9161以太網物理層芯片。兩者通過MII接口連接，高集成度的處理器提高了系統穩定性，降低了數據傳輸出錯機率。通過向終端平臺移植LwIP 協議，使終端具備連入以太網的能力，并通過調用函數的方式在該低成本平臺上實現了動態網頁服務器。在局域網條件下運行該終端和上位機PC進行連接，能很好 的通過網絡傳遞RFID讀卡器采集的信息，并且上位機PC能夠通過網頁對本終端進行訪問和參數設置。針對更復雜的遠程網絡連接和訪問，網絡延遲和丟包等問 題還有待進一步的研究。
