一、系統介紹
上海朝為家校通系統以IC卡為載體做為考勤系統，2.4G遠距離射頻卡做為定位系統，結合先進的即時通信（IM）軟件系統，實現出入識別、自動考勤、平安短信、校園監控定位、闖入報警等功能，提供了從識別卡到應用系統的全套具有自主知識產權的解決方案。平安校園RFID安全系統包括出入識別子系統、數據采集監控服務、WEB服務和短信服務等模塊。總體結構如圖1所示：
圖1平安校園RFID系統結構
系統運行基本流程如下：
安裝在學校的出入識別子系統通過讀卡器讀入識別卡信息，完成學生出入校園的識別判斷，識別結果通過網絡傳送給安裝在服務器端的設備監控服務，后者將該信息寫入出入記錄數據庫。
系統業務核心處理服務檢測出入記錄數據庫，并根據核心數據庫內的學生和考勤策略信息生成考勤信息及平安短信。考勤信息被寫入核心數據庫，而平安短信被寫入短信數據庫，由短信服務負責向學生家長手機發送短信。
訪客在參加校園活動時持有2.4G訪客卡，該卡能夠被部署在校園內的2.4G閱讀器識別，數據上傳到從而定位訪客人員所處的位置。
二、系統模塊
2.1訪客管理模塊
圖２
如上圖：訪客流程設計為：
訪客進入校門后，在門衛處刷身份證獲取識別信息。身份證信息進入數據庫后，發放一張2.4G有源卡，同時設定該訪客進入的區域（比如停車場、學生圖書館、餐廳燈）。訪客拜訪時，系統隨時顯示訪客所處的位置。當訪客非法進入禁入區域時，系統自動向保安所持有的PDA發送報警信息。當訪客結束訪問時，訪客歸還2.4G訪客卡，完成訪客流程
圖３
2.2家長接送模塊
圖４
每位家長發送一張IC卡，用于接送孩子上下學。家長接送孩子時，向保安出示接送卡。保安通過手持PDA刷卡獲取該孩子和家長的照片，確認一致后方可放行。
2.3系統管理模塊
系統管理模塊為PC軟件，主要用于管理教師、家長、學生照片、卡號以及學生信息，信息功能參見下一節
三、功能介紹
3.1PC管理端功能（管理員用）
1. 學生管理
學生學籍檔案管理。
系統可以根據學校的年級情況和組織結構，自由設置學生的年級、班級和組別；隨時添加，刪除，修改校園卡用戶詳細信息（包括學生基本信息，家長信息），添加單個校園卡用戶或者批量添加校園卡用戶。
2. 教師管理
教師人事檔案管理。
記錄學校的教育師資力量，教師的整體水平，同時可以具體到某個教師的詳細信息（包括：教師編號、所屬部門、教師姓名、出生日期、性別、學歷、職稱、家庭住址、電話等等）及工作資料（包括個人學習經歷、工作經歷等等）；
3. 短信報安
短信報安模塊與校園考勤模塊有效配合，組成安全、實時的信息化家校互動考勤系統。學生出入校刷卡后的考勤信息將通過平臺實時發送到家長手機。同時為了防止漏發和由于家長手機信號弱等問題引起的短信不能接收，短信報安系統將會嘗試指定次數的重新發送，在指定次數內，若未收到正確接收的狀態報告，將再次嘗試發送，幫助家長更好的掌握學生的在校情況。
4. 身份識別和出入識別
家校通的通道門禁考勤改變了以往傳統刷卡的管理模式，以全新的無障礙開放式通道模式，當學生佩戴校園卡通過時刷卡，系統將自動識別及采集通過學生的信息并自動錄入系統。將兩個讀卡器分別裝置學校大門的外側和內側，如圖所示，兩個紅色方塊代表兩個閱讀器A，B。
5. 系統管理
強大的系統管理，級別分別是系統管理員、一般管理員，其對記錄的查看、添加、修改與刪除權限可根據需要靈活分配，并可以鎖定登錄。滿足多角色的需要，給系統帶來更多的實用、便利與安全！
6. 查詢統計
統計一段時間全班學生的考勤狀況，可生成打印，可向家長發送短信通報情況，以便及時發現和解決問題，防患于未然。
可按班級,按年級,按個人統計出學生的各種課堂情況和考勤情況。
7. 考勤管理
根據學生請假的實際情況來設置請假類別。有些同學因特殊情況遲到，早退，病假等或者忘記打卡，可以在經其班主任同意的前提下，為其進行簽到處理，不計其這次的遲到、早退和未打卡。
8.人員定位
根據讀頭部署的情況，可以定位相關的訪客人員，如果訪客
3.2 門衛監控端（門衛用）
門衛監控端包含2部分
1、 訪客卡發卡
當訪客前來拜訪時，將身份證交與門衛，門衛掃描后將有源卡發給訪客做為訪客證。同時定義訪客禁止進入的區域，一旦訪客進入該區域，即進行報警。
2、 訪客監控
門衛PC機上監控軟件可以即時監控訪客狀態。一旦訪客闖入禁區，將對隨時報警
3.3 PDA端（門衛用）
手持PDA包含有IC卡掃描模塊，主要包含以下功能
1、 家長接送
家長接送學生時，需要出示接送卡，門衛在手持PDA上刷卡即可顯示家長和相應學生照片，確認后方可放行
2、 訪客查詢
訪客一旦領卡進入學校，可以在PDA上直接查詢訪客當前所在位置
3、 監控報警
訪客一旦進入禁區，PDA可以自動聲音、文字報警
三、 平安校園安防實施方案
1、設備安裝位置示意圖
說明：
紅色模塊代表ID卡考勤機：用于學校考勤使用，根據學校人數在校門口安裝一定數量。供學生上下課打卡使用
藍色模塊代表2.4閱讀器：用于學校實現人員定位
2、定位閱讀器連接原理圖
說明：
所有定位的485閱讀器通過485線纜連接到485光電隔離器，本隔離器可以接4臺485閱讀器，再通過485轉232接口將數據線連接到服務器COM口上，最終服務器通過COM口接收所有2.4G有源閱讀器數據。
關于定位的說明：
所有定位閱讀器將包含唯一的地址編碼，這樣當閱讀器數據上傳到服務器時，服務器可以及時區分是哪一個閱讀器上傳的數據，從而定位人員位置。
四、設備相關配件列表
訪客卡選型：
訪客使用的訪客卡-2.45G有源電子標簽頻段。
名稱：超薄型只讀型有源電子標簽
型 號：ZWT-TGR3100
1、主動式發射ID射頻信號
2、使用軟性電池，增強放電穩定性及壽命
3、識別距離 ： 0 ～ 150米
4、識別速度 ： 200 公里 / 小時
5、識別方式 ： 全方向識別
6、工作頻段 ： 2.4 GHz ～ 2.4835 GHz
7、使用壽命 ： 低功耗，高容量軟電池 連續工作時間 8 年 以上
8、安 全 性 ： 加密計算與認證，確保數據安全，防止鏈路竊聽與數據破解
9、可 靠 性 ： 防雷、防水、防沖擊，滿足工業環境要求

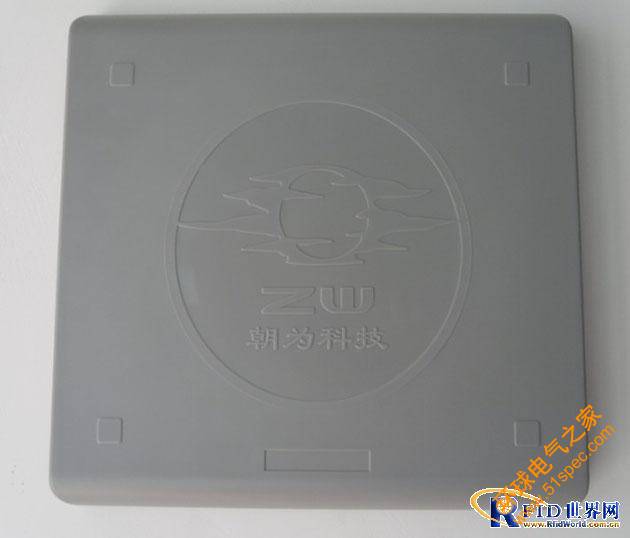

定位2.4G遠距離讀頭選型：
讀頭為安裝在校內或者教室樓道的定位設備
名稱：通用只讀型閱讀器
型 號：ZWT-RFR3000
1.遠距離識別，進行數據收集
2.韋根連接自動控制運行
3.四合一程序，232/485接口隨意轉換
4.識別定位，計算流程走向
5、識 別距離 ： 0 ～ 120米 可調
6、識別能力 ： 同時識別 200 張標簽
7、工作頻段 ： 2.4 GHz ～ 2.4835 GHz
8、使用壽命 ： 連續工作時間 10 年 以上
9、通信機制 ： 基于 HDLC 的時分多址和同步通信機制
10、抗干擾性 ： 使用頻道隔離技術，多個設備互不干擾
11、安 全 性 ： 加密計算與認證，確保數據安全，防止鏈路竊聽與數據破解
12、可 靠 性 ： 防雷、防水、防沖擊，滿足工業環境要求
13、接口標準 ： 四合一，RS232 / RS485 / 威根26、34 及滿足各種開發用軟件接口
手持PDA
名稱：PDA閱讀器
1. 操作系統: Windows CE 5.0
2. 處理器類型:英特爾? PXA270 處理器
3. 處理器速度:312 MHz
4. 標配內存: 64MB SDRAM / 128MB Flash ROM
5. Secure Digital (SDIO) 插槽
6. 無線技術: 藍牙? 1.2、IrDA
7. 外置 I/O 端口：1-22 針接頭，通過接頭進行同步/充電、IrDA、USB/串行端口（支持）
8. 指向設備：通過手寫筆或手指操作的觸摸屏
9. 音頻：集成麥克風、揚聲器和一個 3.5 毫米立體聲耳機插孔
10. 人機工程學特性：4 個可編程應用程序快速啟動鍵、5 向導航按鍵、錄音按鍵
11. 工作濕度范圍：90% 相對濕度
12. 工作溫度范圍：0°C 到 40°C
13. 視頻分辨率說明：240 x 320（寬 x 高）、64K 色彩（65536 種顏色）、16 位
14. 顯示屏尺寸：3.5 英寸，分辨率640*480
IC卡發卡器
1. 溫度適用范圍 -20到+60 oC
2. 卡觸點可使用次數 10萬次
3. 支持卡尺寸 支持符合ISO14443TypeA/B的非接觸卡所遵循的標準 ISO14443、ISO7816、PC/SC、GSM11.11、FCC、CE
4. 支持在線升級功能，可外同步支持MifarePro、MifareDES、華虹1102等多種非接觸卡型
2.4G有源發卡器
1、近距離識別，進行數據收集
2、四合一程序，232/485接口隨意轉換
3、工作頻段 ： 2.4 GHz ～ 2.4835 GHz
4、使用壽命 ： 連續工作時間 10 年 以上
5、通信機制 ： 基于 HDLC 的時分多址和同步通信機制
6、抗干擾性 ： 使用頻道隔離技術，多個設備互不干擾
7、安 全 性 ： 加密計算與認證，確保數據安全，防止鏈路竊聽與數據破解
8、可 靠 性 ： 防雷、防水、防沖擊，滿足工業環境要求
