　　信馳達科技聯合ZigBee領導廠商TI(美國德州儀器)共同開發并設計ZigBee Light link標準的智能燈光控制方案， 更好的支持和服務終端客戶。

　　整個方案系統由智能手機APP軟件、WIFI路由器、ZLL網關、無線傳感網絡、LED 燈及ZLL遙控器組成。

　　1. 把ZLL網關與家里WIFI路由器連接;

　　2. 下載手機APP軟件，通過WIFI路由器連接ZLL網關;

　　3. 網關通過手機APP下發Touchlink連接命令與ZLL燈建立連接;

　　4. 建立連接后，即可通過手機或遙控器控制ZLL燈的開、關、亮度、顏色等;另外手機APP可以設置情景模式、定時模式，也可以通過3G以上網絡進行遠程控制。

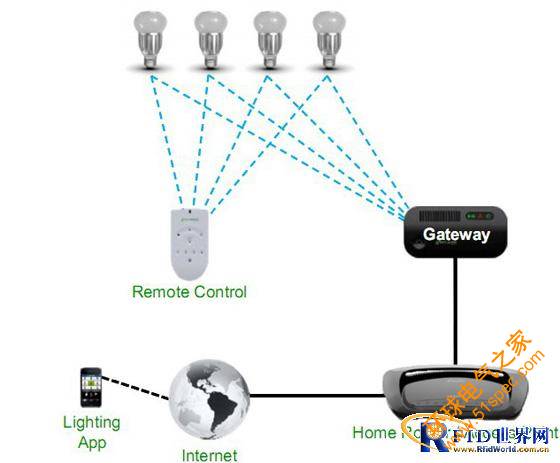

　　ZigBee Light link協議燈控方案系統圖

　　ZigBee Light link LED燈泡：

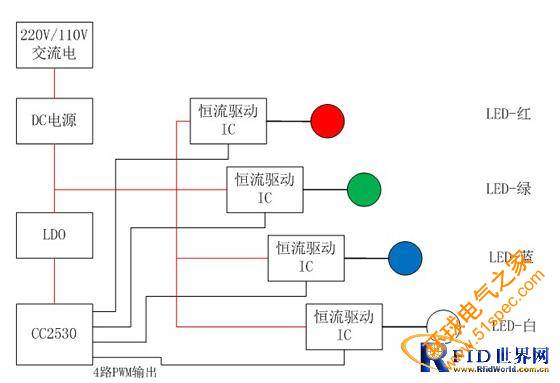

　　ZLL燈泡內部構造圖

　　1. DC電源一路給恒流驅動IC供電，一路通過LDO給CC2530芯片供電;

　　2. CC2530芯片輸出四路PWM信號，控制恒流驅動IC的輸出電流;

　　3. 恒流驅動IC根據PWM信號，控制輸出恒定電流，驅動LED發光;

　　4. 通過ZLL無線網絡控制CC2530芯片四路PWM信號輸出，從而控制恒流驅動IC電流輸出，驅動RGBW LED發光，合成不同顏色效果;

　　ZigBee Light link網關：

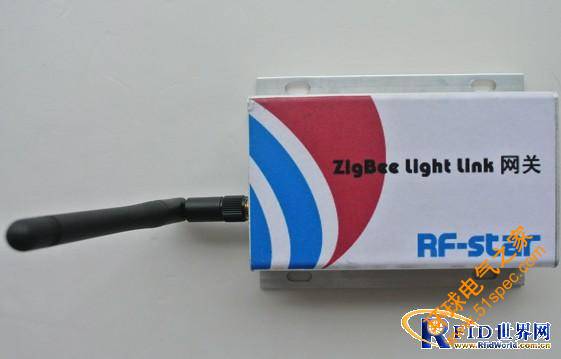

　　信馳達ZLL網關DEMO

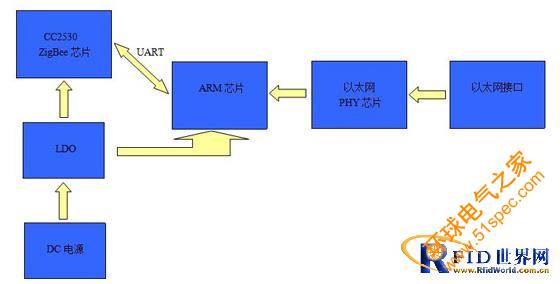

　　ZLL網關工作原理圖

　　操控端

　　支持設備：蘋果IOS移動智能設備、谷歌Andriod移動智能設備、Windows Mobile移動智能設備

　　信馳達ZigBee Light link協議燈控方案蘋果IOS APP Demo：
