主要內容：

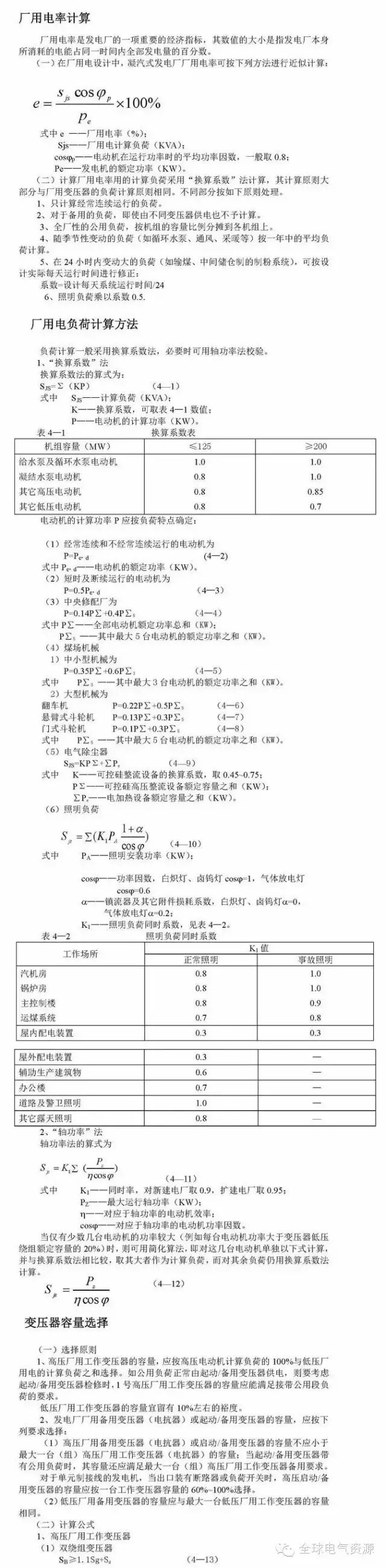

廠用電率計算

廠用電負荷計算方法

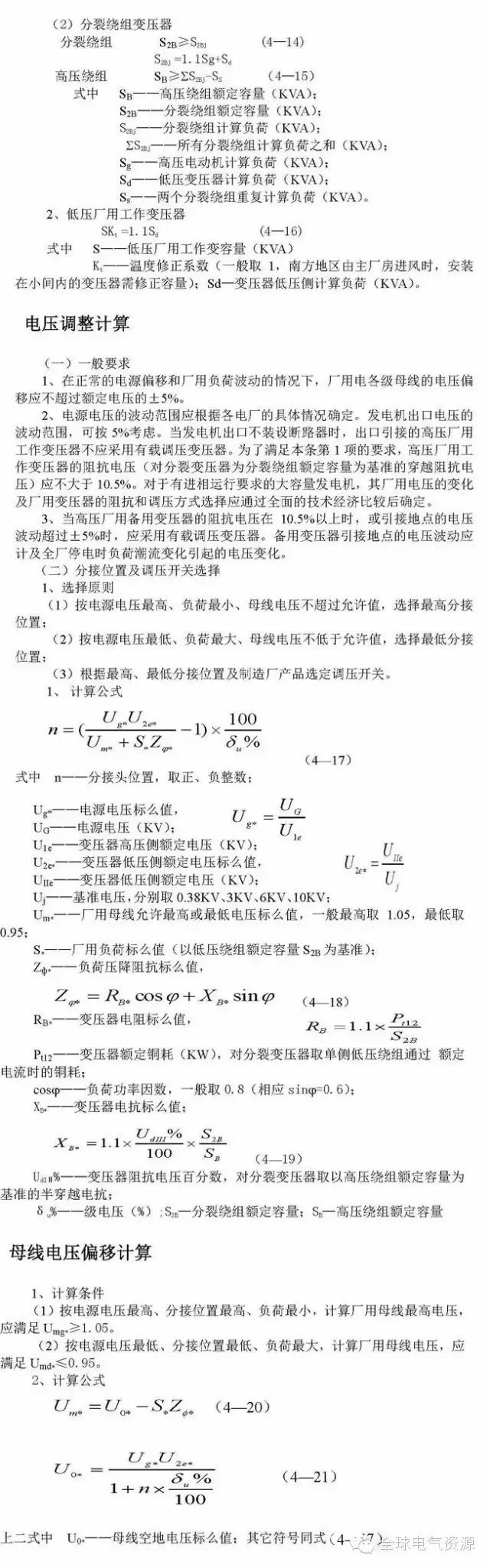

變壓器容量選擇

電壓調整計算

母線電壓偏移計算

電動機起動及自起動電壓校驗

成組電動機自起動時廠用母線電壓的校驗

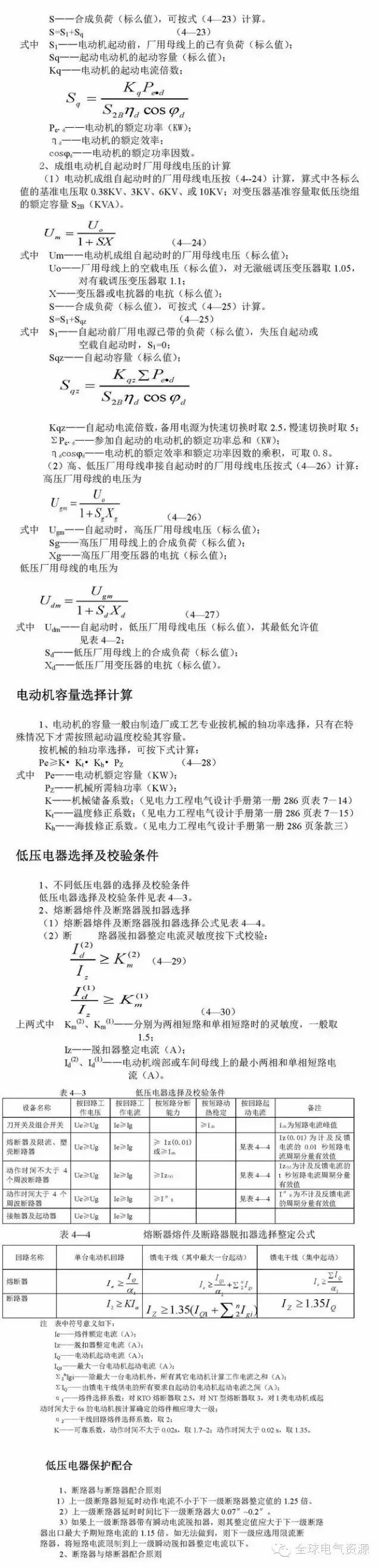

電動機容量選擇計算

低壓電器選擇及校驗條件

低壓電器保護配合

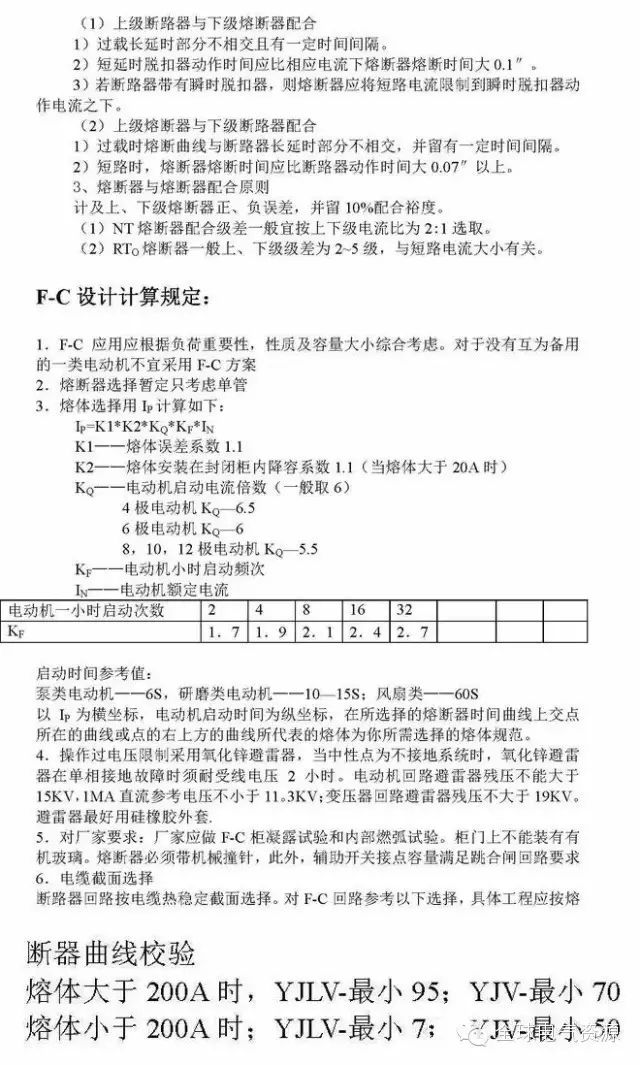

F-C設計計算規定：

電動機起動及自起動電壓校驗

  （一）校驗條件

   1、電動機正常起動時的電壓校驗

   （1）最大容量的電動機正常起動時，廠用母線的電壓應不低于額定電壓的80%。容易起動的電動機起動時電動機的端電壓應不低于額定電壓70%，對于起動特別困難的電動機，當制造廠有明確合理的起動電壓要求時，應滿足制造廠的要求。

（2）當電動機的功率（KW）為電源容量（KVA）的20%以上時，應驗算正常起動時的電壓水平。但對2MW及以下的6KV電動機，可不必校驗。

成組電動機自起動時廠用母線電壓的校驗

（1）為了保證1類電動機的自起動，應對成組電動機自起動時的廠用母線電壓進行校驗。自起動時，廠用母線電壓應不低于表4—2的規定。

表4—2             自起動要求的最低母線電壓

（2）廠用工作電源可只考慮失壓自起動，而廠用備用或起動/備用電源應考慮空載、失壓及帶負荷自起動三種方式。

1）空載自起動——備用電源空載狀態自動投入失去電源的工作段時形成的自起動。

2）失壓自起動——運行中突然出現事故低電壓，當事故消除、電壓恢復時形成的自起動。

3）帶負荷自起動——備用電源已帶一部分負荷，又自動投入失去電源的工作段時形成的自起動。

對于低壓廠用變壓器尚需校驗高、低壓廠用母線串接自起動的工況。

   計算公式

   1、電動機正常起動時的電壓計算

電動機正常起動時的母線電壓按式（4—22）計算，算式中各標么值的基準電壓取0.38KV，3KV，6KV或10KV；對變壓器基準容量取低壓繞組的額定容量S2B（KVA）。

（4—22）

式中  Um——電動機正常起動時的母線電壓（標么值）；

     Uo——廠用母線的空載電壓（標么值），對無激磁調壓變壓器取1.05，

           對有載調壓變壓器取1.1；

     X——變壓器的電抗（標么值）；
