開關型霍爾傳感器可直接控制發光二極管，如圖1(a)所示，平時發光二極管不亮，但磁鐵靠近霍爾傳感器時，發光二極管發亮。
開關型霍爾傳感器還可以通過晶體管再去控制發光二極管，如圖1b)所示，平時發光二極管發亮，磁鐵靠近霍爾傳感器時，發光二極管滅。
開關型霍爾傳感器;還可以通過晶體管控制繼電器的通斷，如圖1(c)。所示。平時繼電器不吸合，當磁鐵靠近霍爾傳感器時，繼電器吸合。繼電器的吸合電壓應等于或略小于電源電壓的數值。
開關型霍爾傳感器還可以驅動雙向晶刊管帶動220V燈泡等負載，如圖1(d)所示。平時雙向晶閘管不導通，當磁鐵靠近霍爾傳感器時，雙向晶閘管導通，燈泡亮，但當磁鐵離開霍爾傳感器時，雙向品閘管關斷，燈泡就滅了。如果想讓磁鐵離開霍爾傳感器，雙向晶呵管不關斷，燈泡不滅，可以用雙穩態輸出(帶鎖存)的開關型霍爾傳感器H1300代替A3144。代替后，當磁鐵的S極靠近H1300有型號標志的一面時，雙向晶閘管導通，且在磁鐵離開后維持導通，只有當磁鐵的N極再靠近霍爾傳感器有型號標志的一面時，雙向晶閘管才關斷。
開關型霍爾傳感器還可以控制反相器輸出端高低電平的變化，如圖1(e)、(f)所示。平時反相器輸出為低電平，當磁鐵靠近霍爾傳感器時，反相器輸出變為高電平。霍爾傳感器可以百接控制TTL型或CMOS型的反相器或其他數宇集成電路。
以上只是舉例說明開關型霍爾傳感器的控制作用。只要明確霍爾傳感器的工作原理，就可以用霍爾傳感器控制更多的元器件。

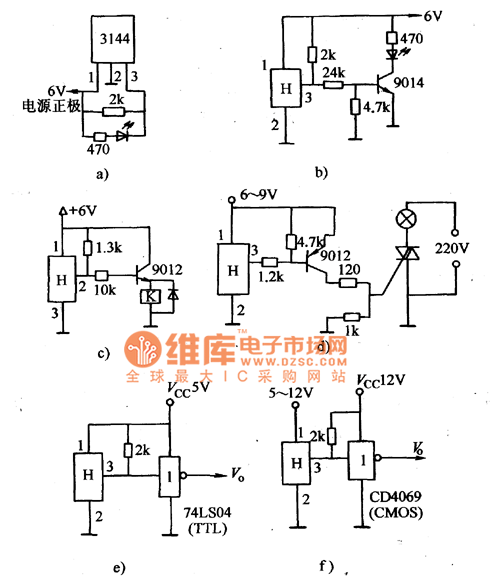

圖1用開關型霍爾傳感器控制幾種元器件
