特性
－ 改善短期和長期穩定性
－ 提高可靠性
介紹
RS9000.B MEMS 加速度傳感器系列是最新一代的 Colibrys 開環產品。本產品是慣性測量和高穩定性傾斜測量中的一個重大突破。
RS9000.B 是一個基于新型 MEMS 元件的加速度傳感器。該產品使用了Colibrys 的最新技術，其設計針對零偏，標度因數和軸對準穩定性，并提高了振動校正性能以及增強了溫度特性。
RS9000.B 是一個基于新型 MEMS 元件的加速度傳感器。該產品使用了Colibrys 的最新技術，其設計針對零偏，標度因數和軸對準穩定性，并提高了振動校正性能以及增強了溫度特性。
為了其長期穩定性，該 MEMS 元件使用一個開環的電子接口。這個集成電子器件提供了一個加速度的比率式輸出電壓，以及一個與溫度成比例的輸出，以便在系統層面上實現進一步的溫度補償。它在單電源電壓下（2.5V 和 5.5V 之間）工作，具有低電流消耗（<0.5 毫安在5V）。當電源電壓是 5V 時，滿量程加速度的輸出是一個在 0.5V - 4.5V 之間變化的比率式模擬電壓。
為確保產品的全密封性，該傳感器采用獨立的 20 引腳 LCC（LCC20）陶瓷封裝。它與 MS9000.D 系列產品在外形設計與形狀上完全兼容。它可以在-55°C 至 125°C 溫度范圍內工作，并能承受高達 1000G，半正弦波，0.15 微秒的沖擊，而不降低性能。抗沖擊能力高達4000g，半正弦波，0.2 微秒（單次沖擊模式）。欲了解更多的技術信息，請參閱相關的數據表。
參考電壓 VAGND
為確保 RS9000 產品擁有最好的穩定性，該傳感器的參考電壓（VAGND）是在 LCC 封裝的外部產生的。因此，在設計這個節點時應該特別地注意。此節點表示電路中使用的內部參考電壓，而 VAGND 的任何漂移將會導致輸出信號（Vout）的更大漂移。因此，這個節點的穩定控制應盡可能地精確，通常在整個產品壽命中小于 5μV。
Colibrys 提出了一個可能的解決方案，并在評估板上實施了質量認證。該方案使用了一個超高精度電阻分壓器來產生這個外部參考電壓VAGND。該分壓器本質上是比率式電壓，穩定性比通常在 2ppm 以內。
精密電阻分壓器

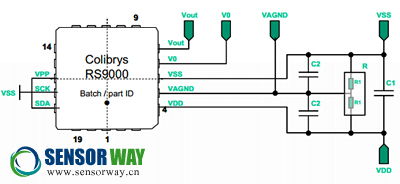

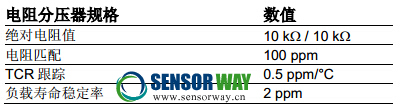

為了獲得所需的 VAGND 性能，每個 10kΩ需要兩個精確匹配的電阻和必須平行地連接著兩個 C2 電容，如下圖。在 LCC20 封裝中，電容器和電阻器的安放都必須盡可能地靠近 LCC20 封裝。電阻是由 Colibrys 公司將其裝在 RS9000.B 評估板上進行質量認證后選定的，它就是放在一個包裝袋中的兩個精確電阻。該器件必須具有以下特點：
選定的雙電阻是以下 Vishay 的組件：
- VFCD1505，綜合施工（Z 箔），10KΩ/10KΩ，10KΩ / 10KΩ, 絕對值 0.01%, 比率 0.01%.
當差分測量傳感器的輸出時（VOUT-VAGND），需要關注節點 VAGND 的電流。它應該低于 0.1na，以避免節點VAGND 的不穩定性引起輸出信號（Vout）不穩定。
因此，我們建議連接一個緩沖器到這個節點上，使其零偏電流低于這個數值。 如果該電流大于 0.1nA，它會對零偏值和零偏穩定性產生不利影響。
Colibrys加速度傳感器由北京賽斯維測控技術有限公司負責在中國地區的市場推廣及技術支持。查看技術參數或更多產品信息可登陸www.sensorway.cn 或撥打產品咨詢熱線010-84775646，84775648。
