斷路器是指能接通、承載以及分?jǐn)嗾ｋ娐窏l件下的電流，也能在規定的非正常電路條件下接通、承載一定時間和分?jǐn)嚯娏鞯囊环N機械開關電器。微型斷路器（小型斷路器）是指安裝在終端配電線路的保護電器，主要用于線路和電器設備的過載和短路保護。在國民生產生活用電需求不斷加大，社會對供電安全性、可靠性提出較高要求的情況下，需要優化配網運行效果。而這一目的實現，就需要將小型斷路器科學、合理的安裝于中斷配電線路上，切實有效的保護線路及電器設備，避免超負荷運行的情況發生，致使線路及電器設存在一定的安全危害。由此看來，小型斷路器具有較高的應用價值，積極研究與開發小型斷路器是非常有意義的 。

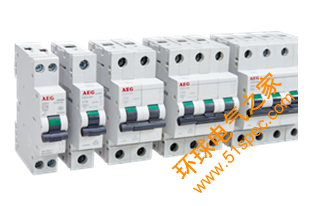

微型斷路器，簡稱MCB（Micro Circuit Breaker/ Miniature Circuit Breaker），是建筑電氣終端配電裝置引中使用最廣泛的一種終端保護電器。用于125A以下的單相、三相的短路、過載、過壓等保護，包括單極1P，二極2P、三極3P、四極4P等四種。
微型斷路器（MCB）又稱微斷，比如ABB的S250系列、施耐德的C65系列、國產的DZ47系列等。實際上也是塑殼斷路器的一種，因其體積很小把它另列，微斷的特點是結構緊湊、接觸防護好、安裝使用方便、價格便宜，與塑殼式斷路器相比容量更小，短路分?jǐn)嗄芰Ω停虝r耐受能力更差，主要做微小型電動機、小容量配電線路和照明保護和家用。
微型斷路器進口知名品牌有：施耐德、西門子、ABB、伊頓等；國產知名品牌有正泰、德力西、人民電器等。
微型斷路器工作原理
微型斷路器由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成。其主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作 [1] 。
微型斷路器選用
在民用建筑設計中低壓斷路器主要用于線路的過載、短路、過電流、失壓、欠壓、接地、漏電、雙電源自動切換及電動機的不頻繁起動時的保護、操作等用途，其選擇原則除遵守低壓電器設備的使用環境特征等基本原則（見工業與民用配電設計手冊）外尚應考慮如下條件：
1） 斷路器的額定電壓不應小于線路額定電壓；
2） 斷路器額定電流與過流脫扣器的額定電流不小于線路的計算電流；
3） 斷路器的額定短路分?jǐn)嗄芰Σ恍∮诰€路中最大短路電流；
4） 選擇型配電斷路器需考慮短延時短路通斷能力和延時保護級間配合；
5） 斷路器欠壓脫扣器額定電壓等于線路額定電壓；
6） 當用于電動機保護時，則選擇斷路器需考慮電動機的起動電流并使之在起動時間內不動作；設計計算見“工業與民用配電設計手冊”；
7） 斷路器選擇還應考慮斷路器與斷路器、斷路器與熔斷器的選擇性配合。
微型斷路器設計要點
1）斷路器與斷路器的配合應考慮上級斷路器的瞬時脫扣器動作值，應大于下級斷路器出線端處最大預期短路電流，若由于兩級斷路器處短路時回路元件阻抗值差別小，使之短路電流值差別不大，則上級斷路器可選擇帶短延時的脫扣器。
2）限流斷路器在短路電流大于或等于其瞬時脫扣器整定值時，將會在數毫秒內脫扣，故下級保護電器不宜用斷路器實現選擇性保護要求。
3）具有短延時的斷路器，當其時限整定在最大延時時，其通斷能力下降，因此，在選擇性保護回路中，考慮選擇斷路器的短延時通斷能力應滿足要求。
4）還應考慮上級斷路器的短路延時可返回特性與下級斷路器的動作特性時間曲線不應相交，短延時特性曲線與瞬時特性曲線間不應相交。
5）斷路器與熔斷器配合使用時應考慮上下級的配合，應將斷路器的安秒特性曲線與熔斷器安秒特性曲線比較，以使在發生短路電流的情況下，具有保護選擇性。
6）斷路器作配電線路的保護時，宜選用帶長延時動作過流脫扣器的斷路器，當線路末端發生單相接地短路時，短路電流不小于斷路器瞬時或短延時過流脫扣器整定電流的1.5倍。
微型斷路器施工安裝
1） 斷路器的安裝應符合GB13955-92標準及產品說明書的要求。
2） 斷路器的安裝應充分考慮供電線路、供電方式、供電電壓及系統接地型式。
3） 斷路器的額定電壓、額定電流、短路分?jǐn)嗄芰Α⒎謹鄷r間應滿足被保護供電線路和電氣設備的要求。
4） 斷路器的安裝接線應正確，在不同的系統接地形式的單相、三相三線、三相四線供電系統中剩余電流保護器的接線不同，應給以充分注意 。
微型斷路器國家標準
GB 10963-1989|家用及類似場所用斷路器
GB 14048.2-1994|低壓開關設備和控制設備 低壓斷路器（國際等效標準IEC 60947-2）
GB 16916.1-1997|家用和類似用途的不帶過電流保護的剩余電流動作斷路器（RCCB) 第1部分：一般規則
GB 16916.21-1997|家用和類似用途的不帶過電流保護的剩余電流動作斷路器（RCCB) 第2.1部分：一般規則對動作功能與線路電壓無關的RCCB的適用性
GB 16916.22-1997|家用和類似用途的不帶過電流保護的剩余電流動作斷路器（RCCB) 第2.2部分：一般規則對動作功能與線路電壓有關的RCCB的適用性
GB 16917.1-1997|家用和類似用途的帶過電流保護的剩余電流動作斷路器（RCBO) 第1部分：一般規則
GB 16917.21-1997|家用和類似用途的帶過電流保護的剩余電流動作斷路器（RCBO) 第2.1部分：一般規則對動作功能與線路電壓無關的RCBO的適用性
GB 16917.22-1997|家用和類似用途的帶過電流保護的剩余電流動作斷路器（RCBO) 第2.2部分：一般規則對動作功能與線路電壓有關的RCBO的適用性
GB 1984-1989|交流高壓斷路器
GB 4876-1985|交流高壓斷路器的線路充電電流開合試驗
GB 7675-1987|交流高壓斷路器的開合電容器組試驗
