　　反激式開關電源是指使用反激高頻變壓器隔離輸入輸出回路的開關電源?！胺醇ぁ敝傅氖窃陂_關管接通的情況下，當輸入為高電平時輸出線路中串聯的電感為放電狀態;相反，在開關管斷開的情況下，當輸入為高電平時輸出線路中的串聯的電感為充電狀態。與之相對的是“正激”式開關電源,當輸入為高電平時輸出線路中串聯的電感為充電狀態,相反當輸入為高電平時輸出線路中的串聯的電感為放電狀態,以此驅動負載。

　　反激式開關電源工作模式
　　反激式開關電源的電路結構比較簡單，在小功率電路中應用非常廣泛，在15kw光伏逆變器中用到的兩個電源都是這種結構。反激式開關電源有三種工作模式：連續模式、非連續模式以及臨界模式。在非連續工作模式中，功率管零電流開通，開通損耗小，而副邊二極管零電流關斷，可以不考慮反向恢復問題，對EMC會有一些好處。

　　反激式開關電源原理

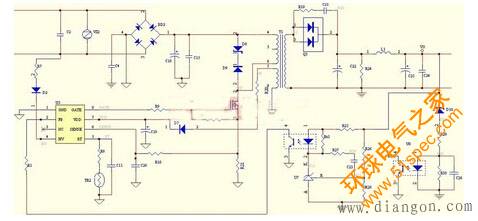

　　接下來電工學習網小編會以單端反激式開關電源為例介紹其原理。單端反激開關電源采用的是穩定性很好的雙環路反饋的控制系統，所以它可以通過開關電源的PWM迅速調整脈沖占空比，從而在每一個周期內對前一個周期的輸出電壓和低級線圈充磁峰值電流進行有效調節，達到穩定輸出電壓的目的。這種反饋控制電路的最大特點是：在輸進電壓和負載電流變化較大時，具有更快的動態響應速度，自動限制負載電流，補償電路簡單。
