　　對于兩個二次繞組的電流互感器，一般一個繞組精度較高用于測量或計量，一個繞組是P級精度的，用于保護；有三個二次繞組的電流互感器，一般一個繞組精度最高用于計量，一個繞組精度次之用于測量或控制，一個繞組是P級精度的，用于保護；或者一個繞組用于計量，二個繞組是P級精度的，都用于保護。

　　在一次系統圖和需要描述二次連接的原理圖中，電流互感器符號表述方式不同。如下圖所示，形式1適用于一次系統圖，形式2適用于二次原理圖。

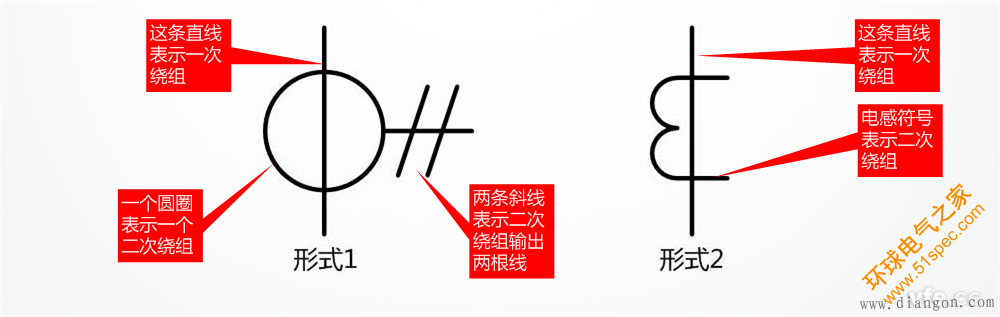

圖1　電流互感器符號詳解

　　在一次系統圖中，采用圓圈表示二次繞組，一個圓圈表示一個二次繞組，兩個圓圈表示兩個二次繞組。圓圈引出線上兩根斜線表示每個二次繞組輸出兩根線。

　　在描述二次連接的原理圖中，采用類似電路中電感符號表示二次繞組，一般用兩個半圓表示。

　　電流互感器的兩種表述方式中，一次繞組的表述方式類似，即：一次繞組不論有幾匝，均采用一條直線替代。我們可以這樣理解：對于常見的穿心式電流互感器，一次繞組實際上就是穿過互感器的一次線路，這條直線就代表穿過的一次線路。

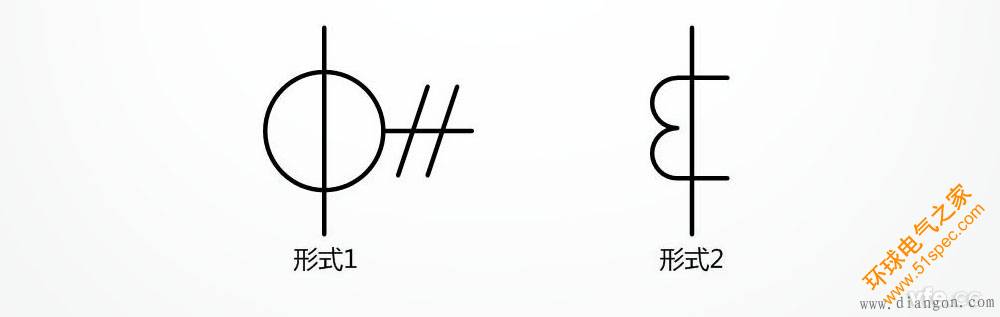

圖2　只有一個次級繞組電流互感器符號圖

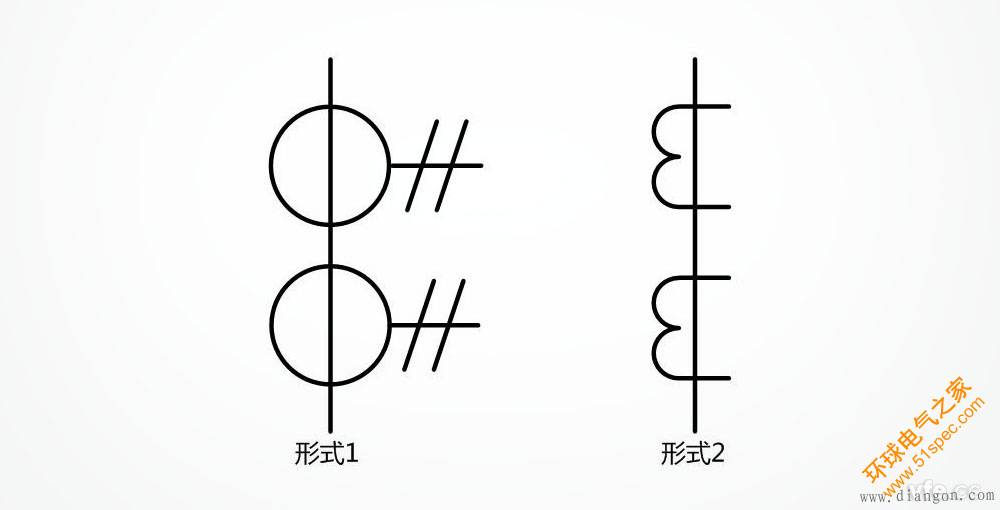

圖３　具有兩個鐵心每個鐵心有一個次級繞組的電流互感器符號圖

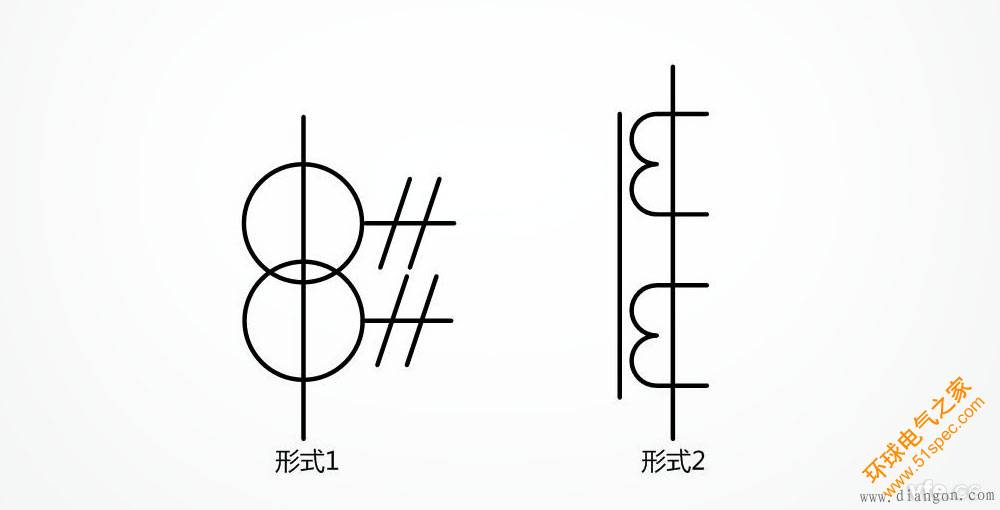

圖４　在一個鐵心上具有兩個次級繞組的電流互感器符號圖

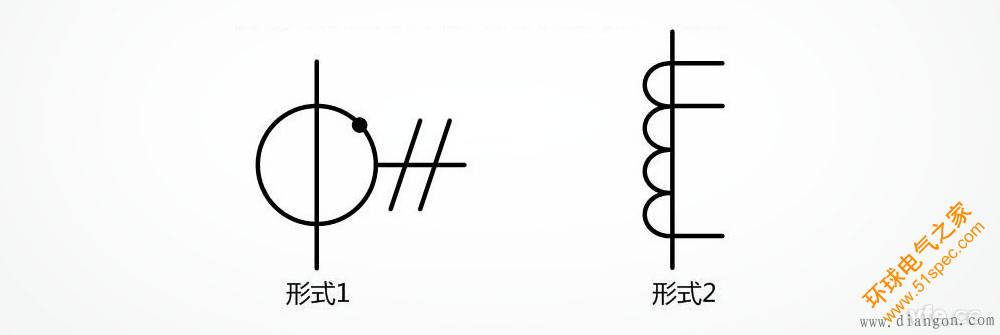

圖５　一個次級繞組帶一個抽頭的電流互感器符號圖

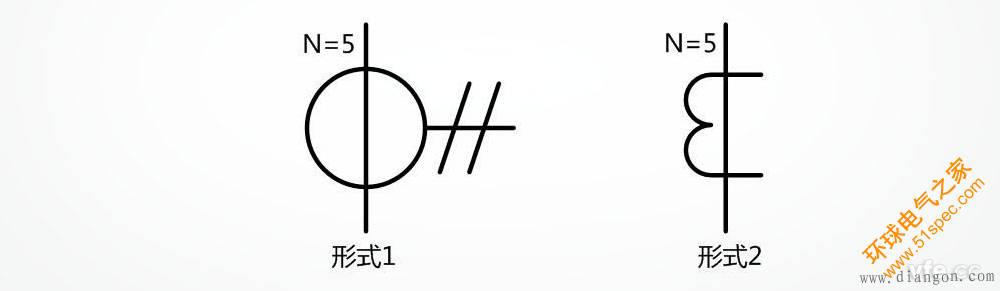

圖６　初級繞組為5匝導體貫穿的電流互感器符號圖

　　注：這種形式的電流互感器不帶內裝式初級繞組。

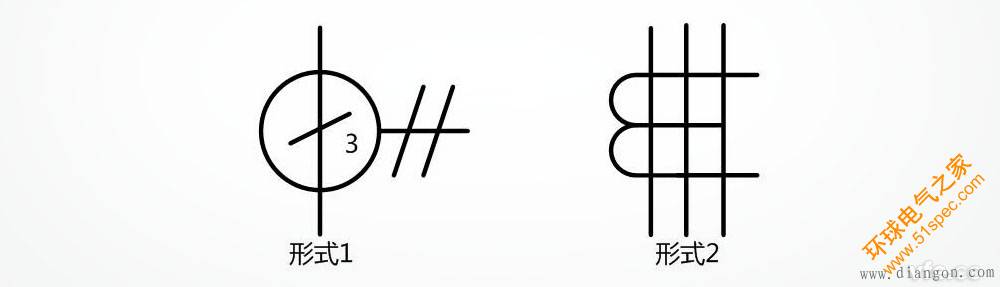

圖７　具有三條穿線一次導體的脈沖變壓器或電流互感器符號圖

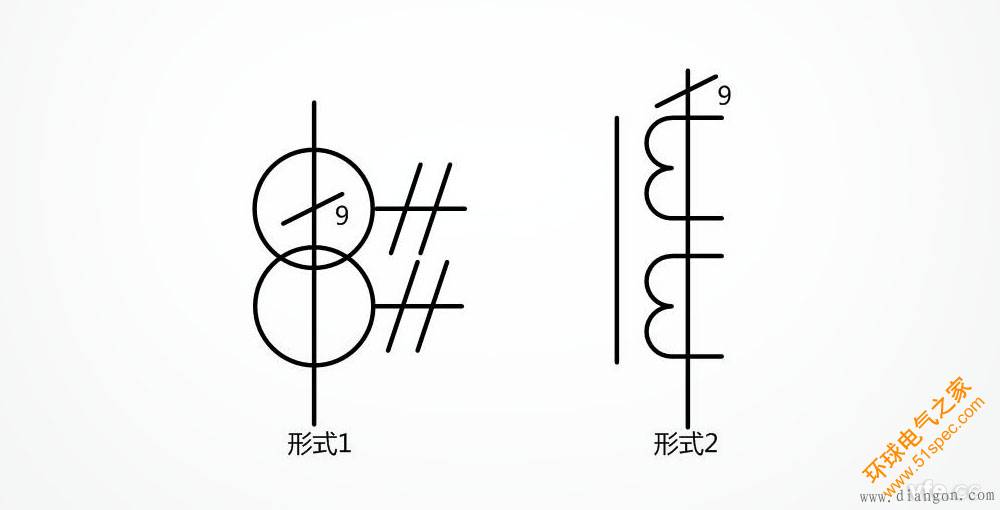

圖８　在同一個鐵心具有兩個次級繞組和九條穿線，一次導體的脈沖變壓器或電流互感器符號圖
